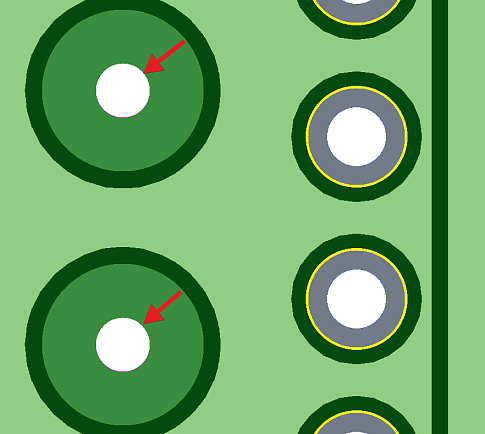

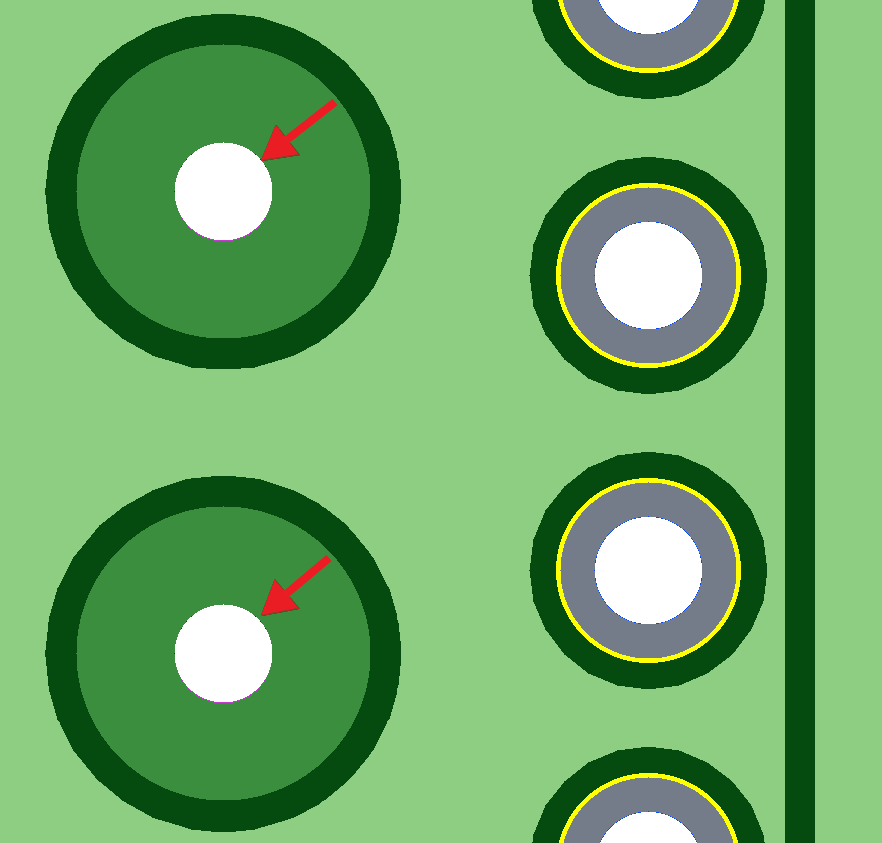

Вскрытие маски (Solder Mask Swell) на неметаллизированном отверстии 1
Размер окна в паяльной маске на неметаллизированном отверстии меньше или одинаков с диаметром отверстия. Возможно попадание паяльной маски внутрь отверстия и образование внутри стакана наплыва, что может затруднить собираемость изделия.
Тема:
Проверка маски
