Отступ: линия маркировки-неметаллизированное отверстие

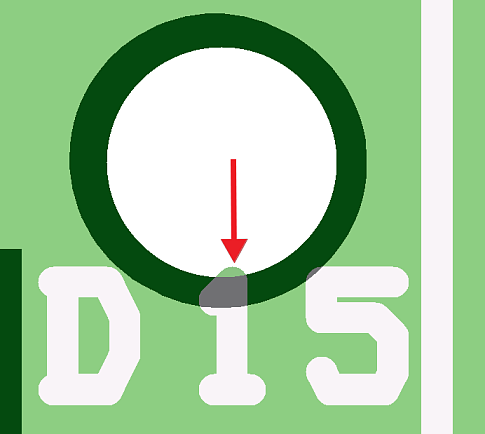

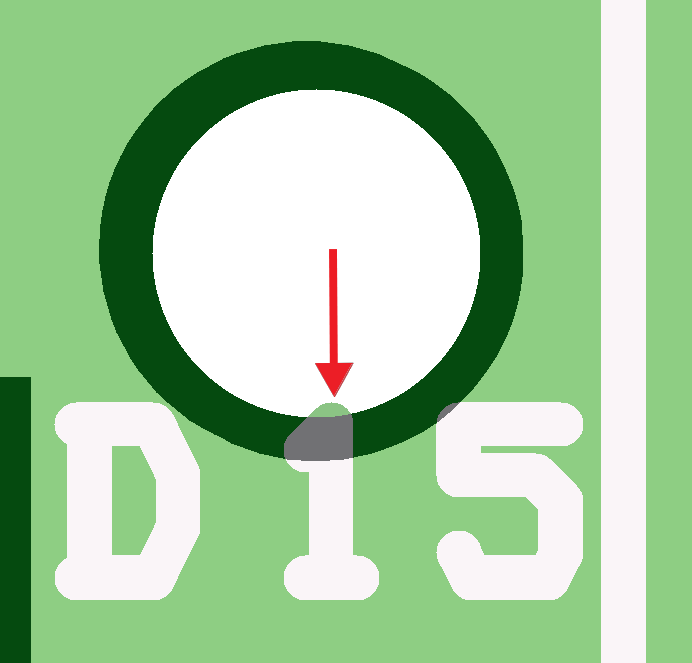

Недостаточный отступ между маркировочными знаками и неметаллизированным отверстием. Возможно, как частичное удаление элементов маркировки, что приведет к нечитаемости знаков, так и попадание краски в отверстие с образованием наплывов, что может ухудшить собираемость изделия.
Тема:
Проверка маркировки
