Площадка переходного отверстия

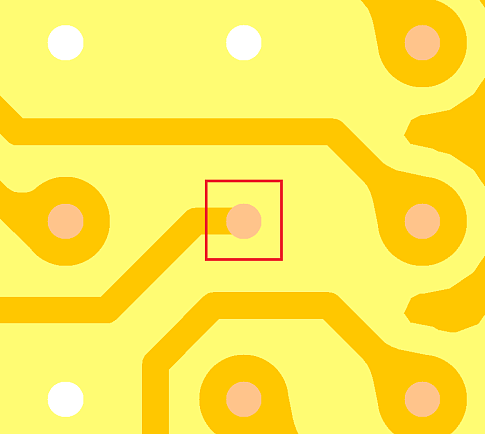

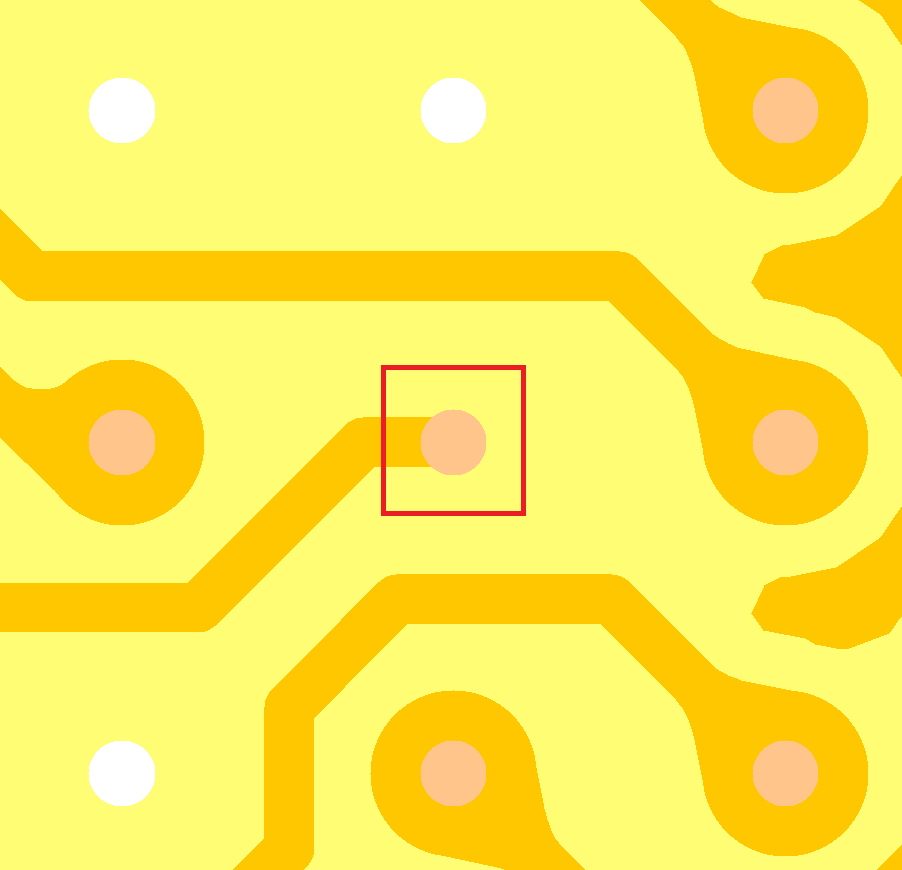

На внутреннем слое размер площадки переходного отверстия равен или меньше, чем диаметр отверстия. Необходима коррекция!
Похожие ошибки проектирования
Поясок площадки переходного отверстия 1
Поясок (Annular Ring) площадки переходного отверстия минимален. В проверке участвует не диаметр…
Тема:
Общие проверки
Вскрытие площадки (Solder Mask Swell) переходного отверстия
Окно в паяльной маске меньше размера контактной площадки переходного отверстия. Возможно…
Тема:
Проверка маски
Отсутствует глухое переходное отверстие
Программа определила, что на нескольких слоях в одной координате присутствуют площадки, а…
