Зазор в одной цепи

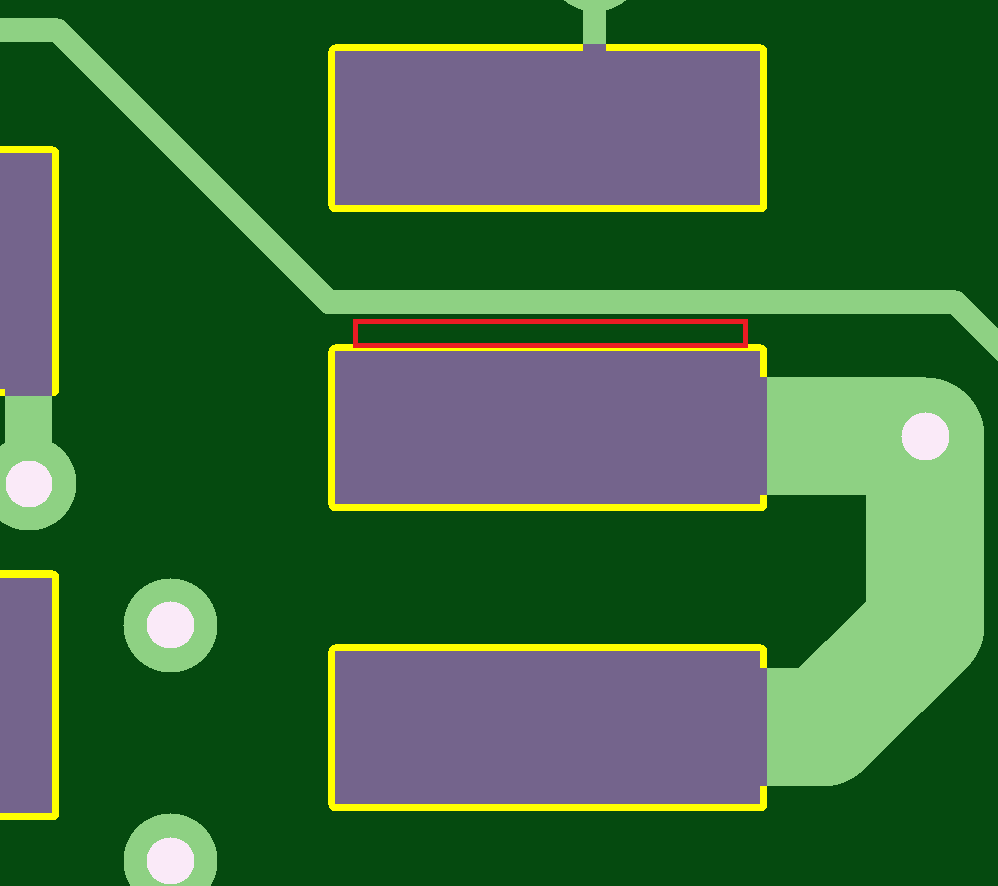

Зазор между электрически связанными элементами печатной платы меньше допустимого. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 100мкм до 125мкм, для 35мкм базовой фольги в интервале от 150мкм до 200мкм, но с повышающим коэффициентом. Без доработки проекта для 18мкм базовой фольги в интервале менее 100мкм, для 35мкм базовой фольги в интервале менее 150мкм изготовление НЕВОЗМОЖНО, т.к. высока вероятность залипания!

Похожие ошибки проектирования

Зазор между переходными отверстиями

Зазор между переходными отверстиями на внутреннем слое минимален. В проверке участвует не…

Зазор между элементами топологии одной цепи под маской

Зазор между элементами топологии одной цепи под маской минимален. Изготовление ВОЗМОЖНО для…

Зазор между элементами топологии

Зазор между элементами топологии один из которых вскрыт от маски минимален. Изготовление…
