Зазор: площадка-топология

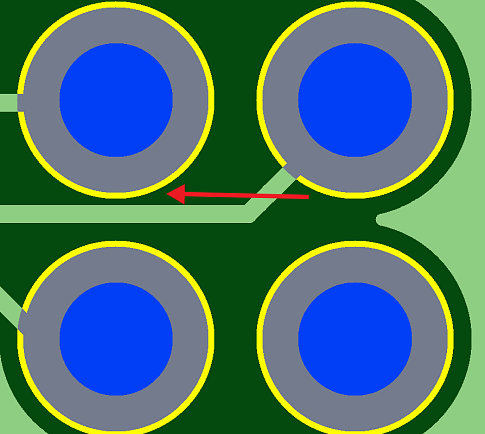

Зазор между электрически несвязанными контактной площадкой и топологией минимален. Изготовление ВОЗМОЖНО, но с повышающим коффициентом. Без доработки проекта изготовление НЕВОЗМОЖНО, т.к. высока вероятность замыкания!
Тема:
Общие проверки
