Вскрытие площадки (Solder Mask Swell) переходного отверстия

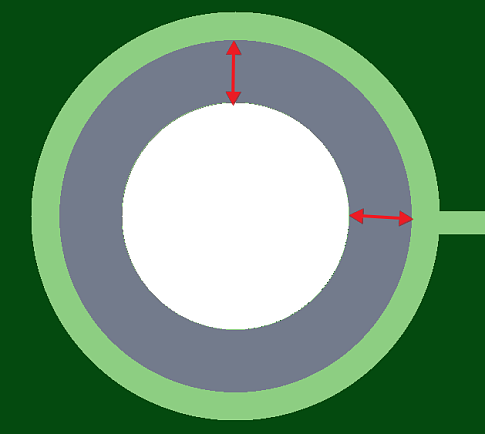

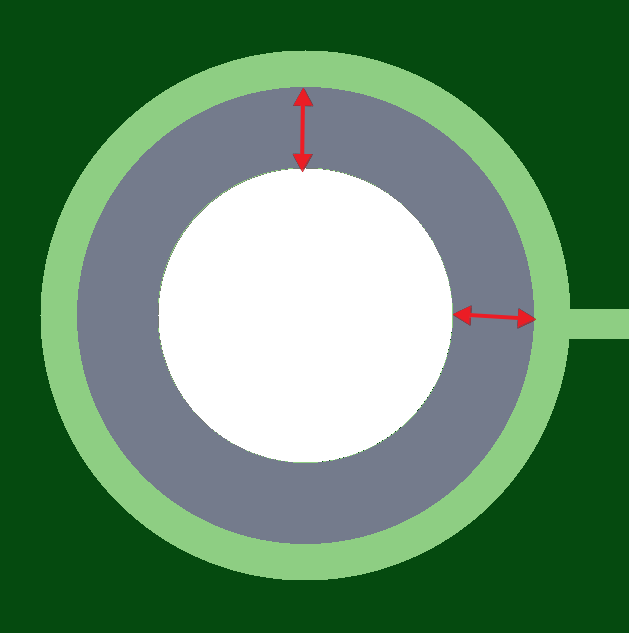

Окно в паяльной маске меньше размера контактной площадки переходного отверстия. Возможно попадание паяльной маски внутрь переходного отверстия, препятствующее нанесению финишного покрытия на стенки отверстия.
