Вскрытие маски (Solder Mask Swell) на неметаллизированном отверстии 3

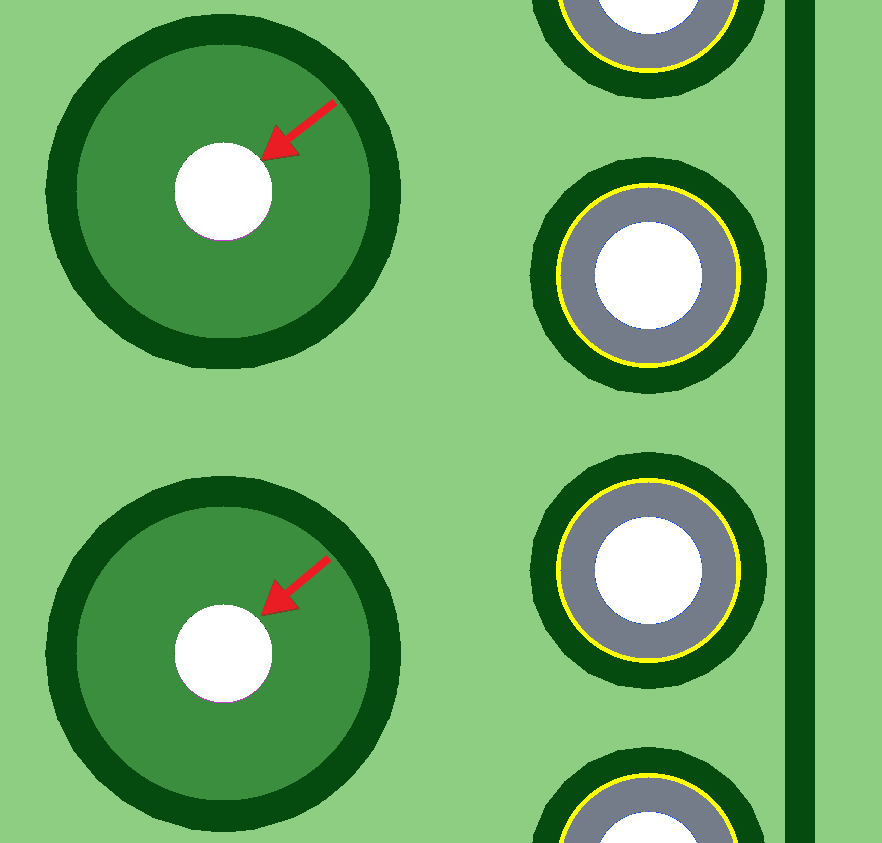

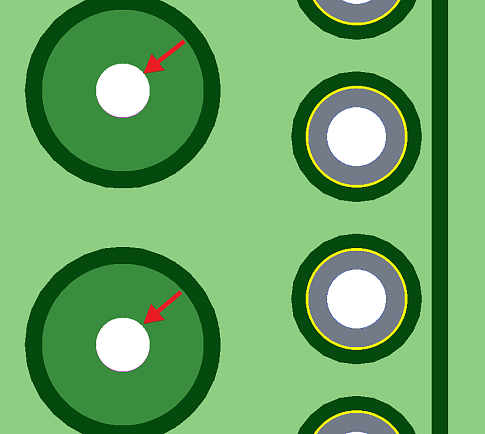

Вскрытие в паяльной маске совпадает с диаметром неметаллизированного отверстия. Возможно попадание паяльной маски внутрь отверстия с образованием наплывов, что может затруднить собираемость изделия.
