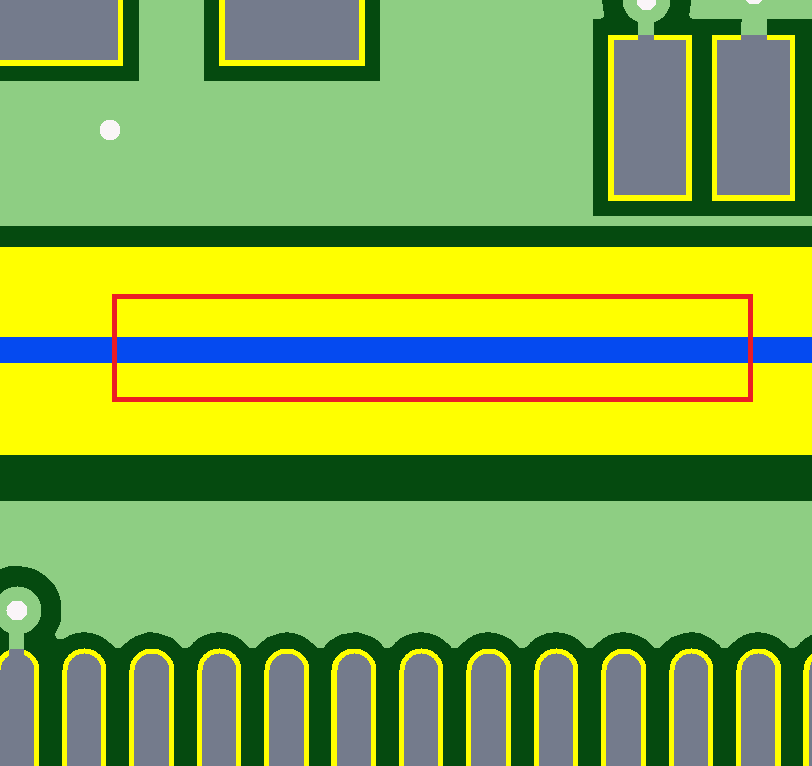

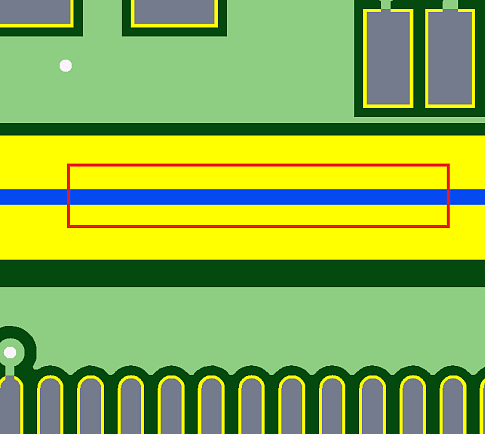

По краю печатной платы вскрыта маска
После механической обработки (скрайбирования или фрезерования) на краях возможно образование сколов, которые, при наличии маски по краю печатной платы, мало заметны.
Тема:
Проверка маски
Похожие ошибки проектирования
Окно в паяльной маске близко к топологии
Припуск окна в паяльной маске (Solder Mask Swell) больше отступа от топологии, не связанной с данным…
Тема:
Проверка маски
Отcтуп: окно в маске-элемент под маской
Зазор между окном в паяльной и соседним элементом топологии минимален. Возможно частичное…
Тема:
Проверка маски
Вскрытие маски (Solder Mask Swell) на неметаллизированном отверстии 3
Вскрытие в паяльной маске совпадает с диаметром неметаллизированного отверстия. Возможно…
Тема:
Проверка маски
