Вскрытие маски (Solder Mask Swell) на неметаллизированном отверстии 2

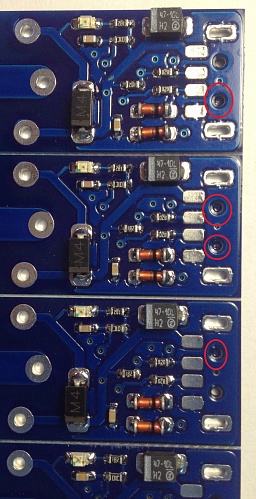

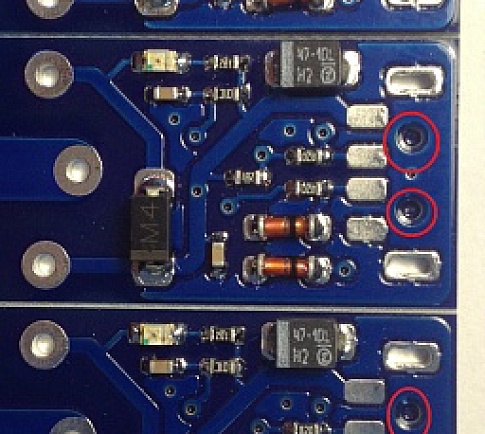

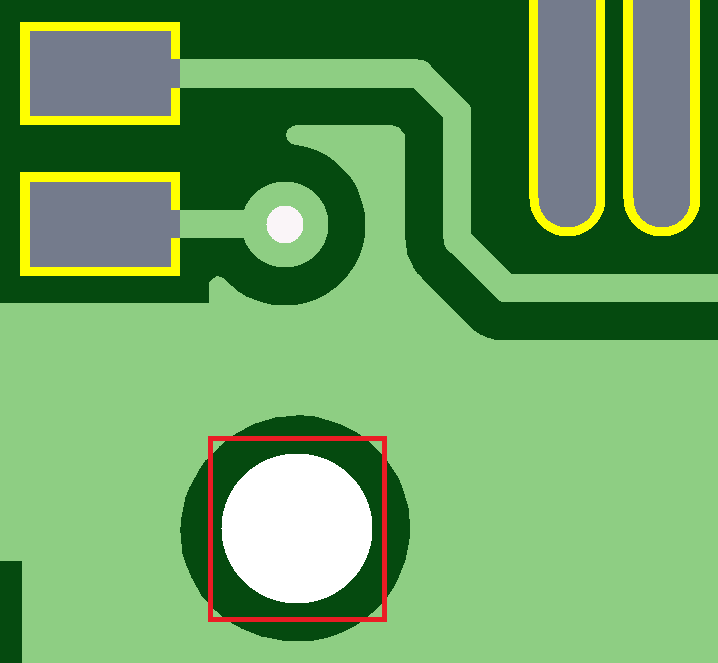

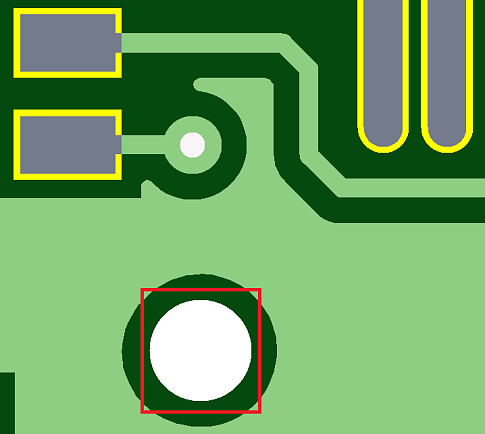

Неметаллизированное отверстие не открыто от паяльной маски, или размер окна в паяльной маске меньше размера неметаллизированного отверстия. Изготовление ВОЗМОЖНО в интервале от 25мкм до 50мкм, но с повышающим коэффициентом. Без доработки проекта в интервале менее 25мкм изготовление НЕВОЗМОЖНО, т.к. возможно попадание паяльной маски внутрь отверстия и образование наплывов.
