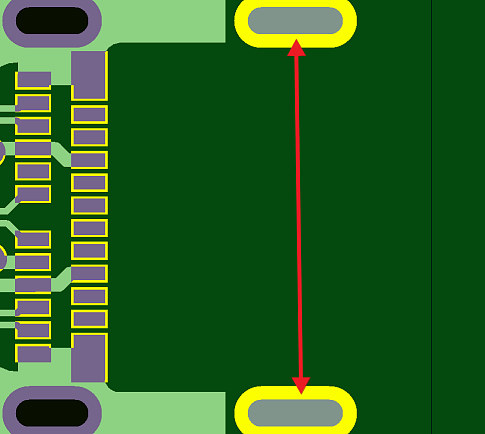

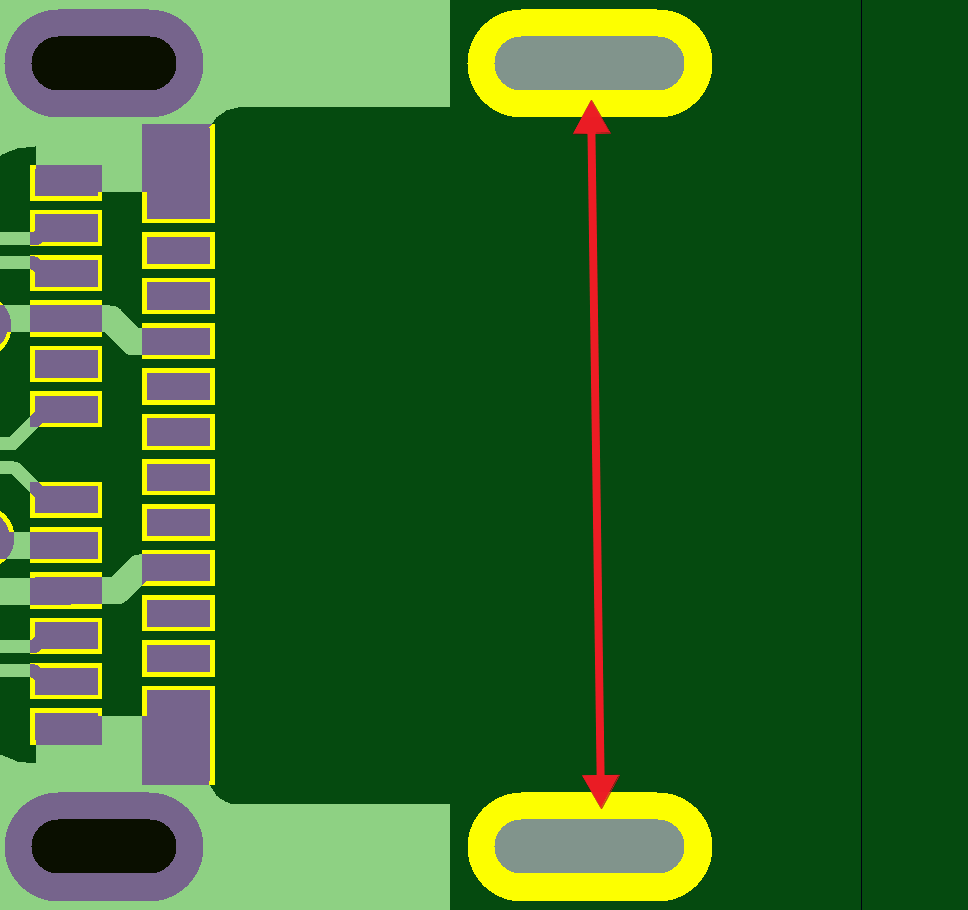

Отсутствует площадка фрезерованного паза
Отсутствует площадка металлизированного паза. В результате металлизации на стенках отверстия не будет, либо ее толщина не будет соответствовать нормам. Необходимо добавить площадки или полигон.
Тема:
Общие проверки
