Поясок контактной площадки

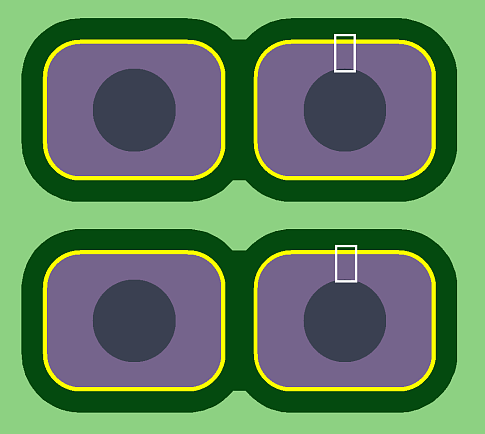

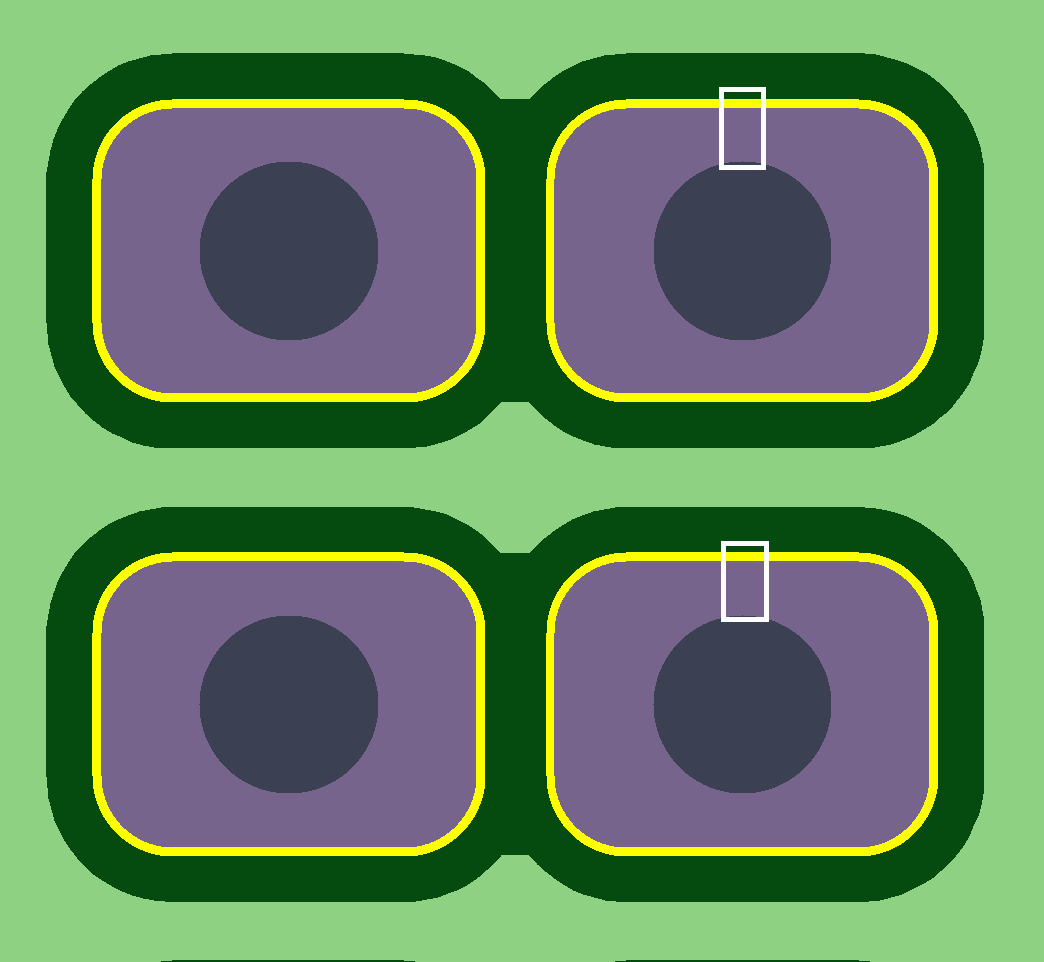

Поясок (Annular Ring) контактной площадки металлизированного отверстия минимален. В проверке участвует не диаметр отверстия, а применяемое для его получения сверло. Как правило выбирается сверло больше отверстия на 100мкм. В интервале от 100мкм до 150мкм изготовление ВОЗМОЖНО, но с повышающим коэффициентом. Без доработки проекта в интервале менее 100мкм изготовление НЕВОЗМОЖНО, т.к. высока вероятность полного или частичного отсутствия металлизации в данном отверстии!
Тема:
Общие проверки
