Отступ от края 1

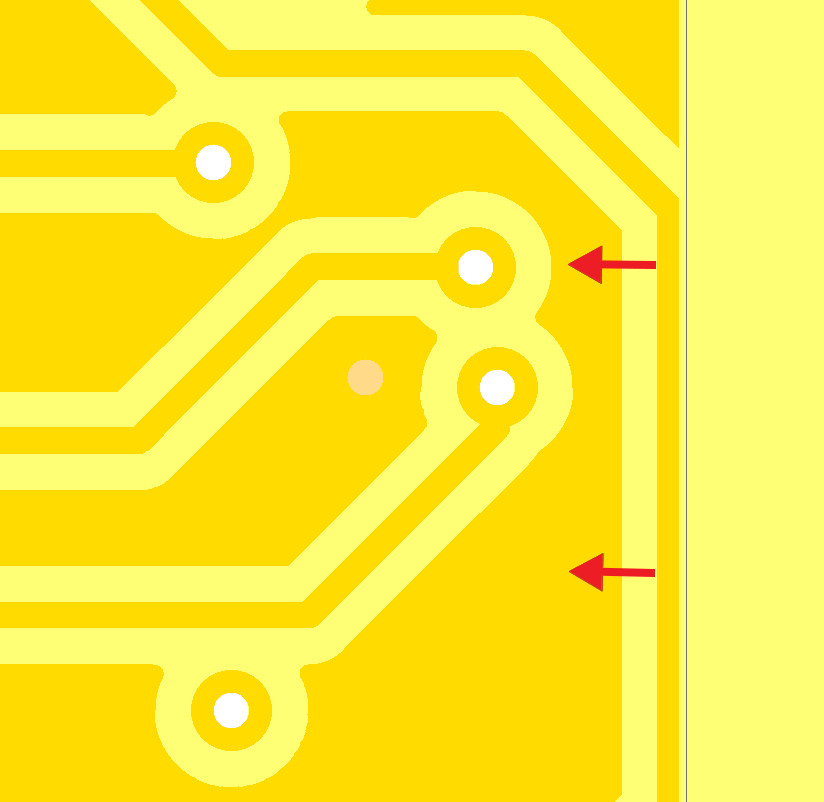

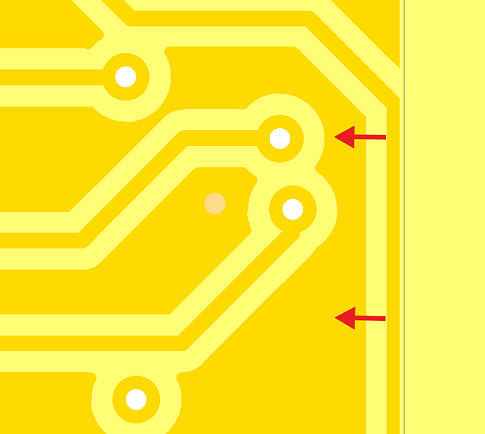

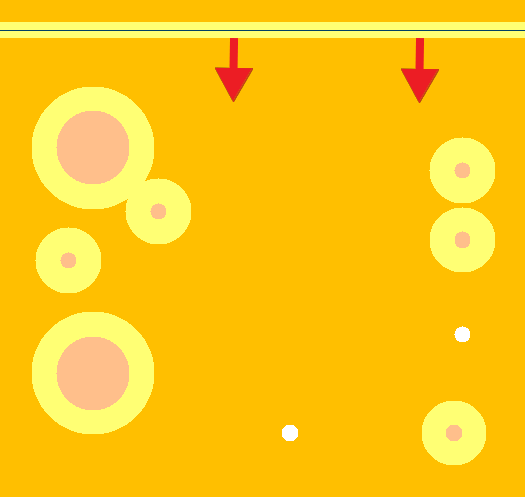

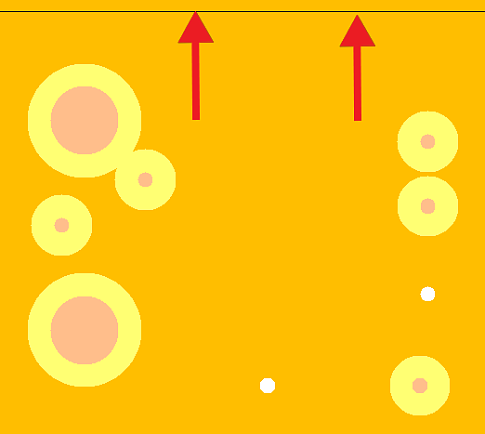

Расстояние меди от края печатной платы на внутреннем слое менее 250мкм. Требуется доработка, т.к. возможны задиры меди, обрыв дорожек после фрезерования или скрайбирования. Необходимо отодвинуть медь от края платы не менее чем на 250мкм для позитивных слоев. Для негативных слоев по центру контура печатной платы нарисовать линию шириной не менее 2*250мкм.
