Отступ: элемент топологии-неметаллизированное отверстие

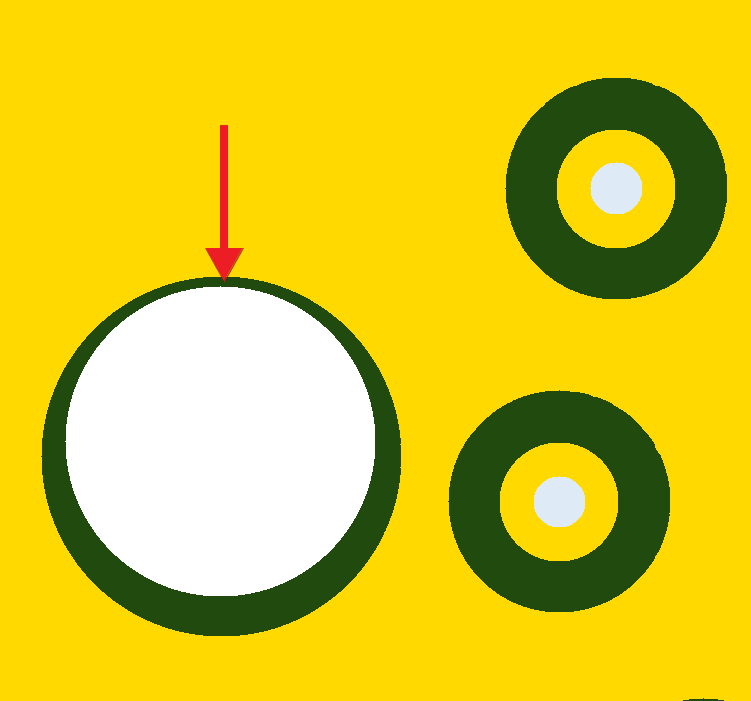

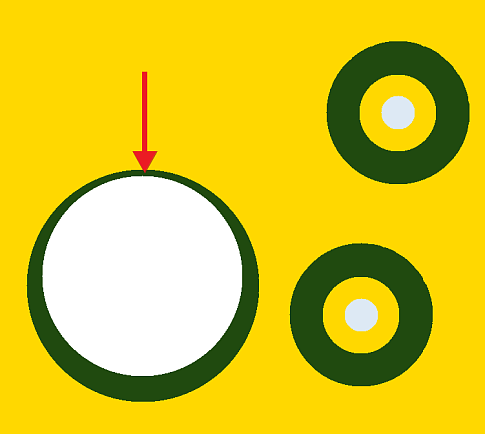

Неметаллизированное отверстие слишком близко к проводнику. Требуемый отступ не менее 250мкм. Возможна частичная металлизация неметаллизированного отверстия. Если на другой стороне платы такая же ситуация, возможно замыкание!
Тема:
Общие проверки
