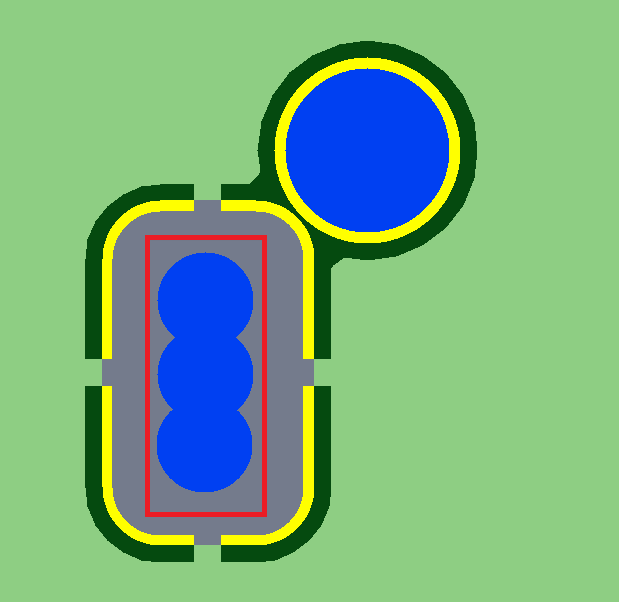

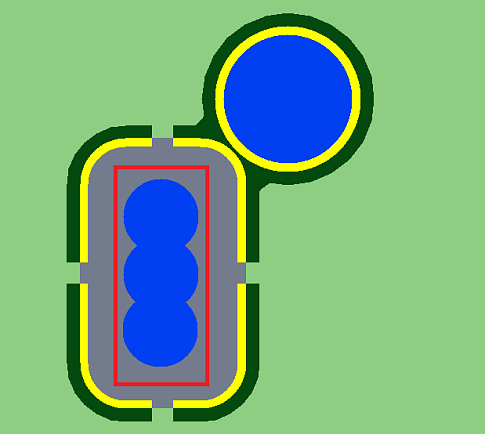

Металлизированные отверстия пересекаются
Металлизированные отверстия близко друг к другу. Требуется коррекция! Необходимо изменить на металлизированный паз (PTH Slot) или слотовое сверление (Drill Slot).
Тема:
Проверка отверстий
