Тентирование переходных отверстий диэлектрическим компаундом - новая технология, освоенная Резонит. Распространяется ли эта технология на ГПП и ГЖПП?

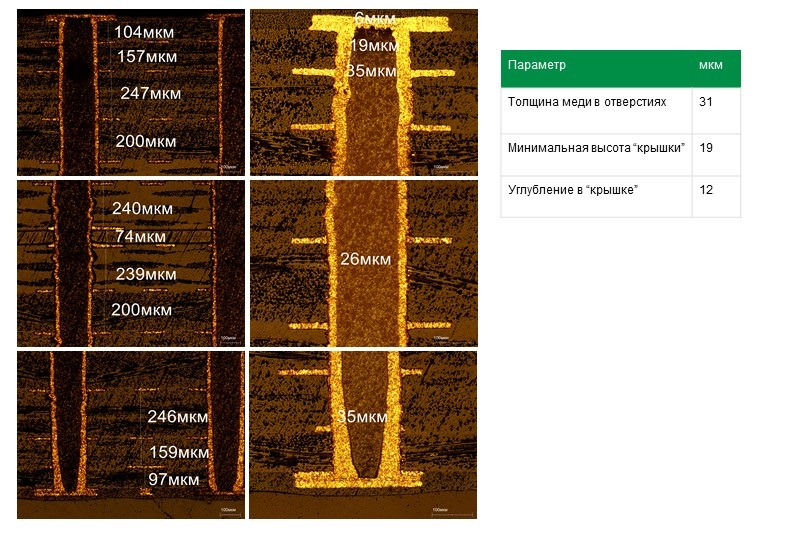

Здесь представлена 14-слойная печатная плата с двумя слоями гибкой части. Также приведены проведенные измерения (заполненные компаундом переходные отверстия, с сформированными поверх них медными крышками).
Смотрите пошаговую технологию тентирования и заполнения переходных отверстий печатных плат в картинках в Базе знаний.
