Зазор от металлизированного отверстия

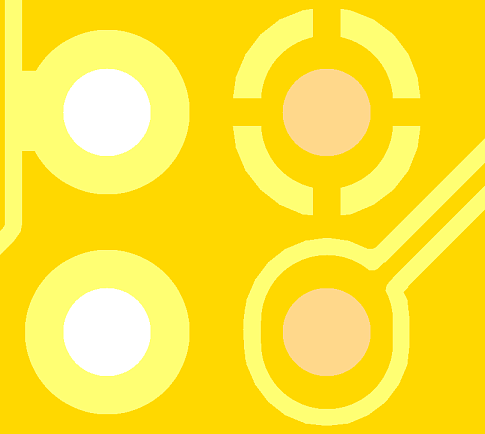

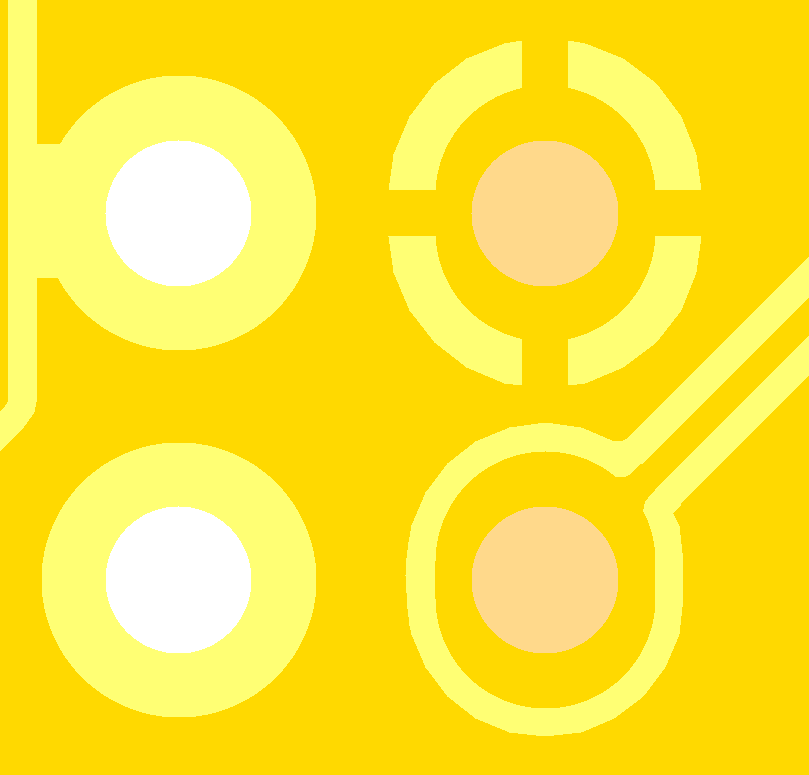

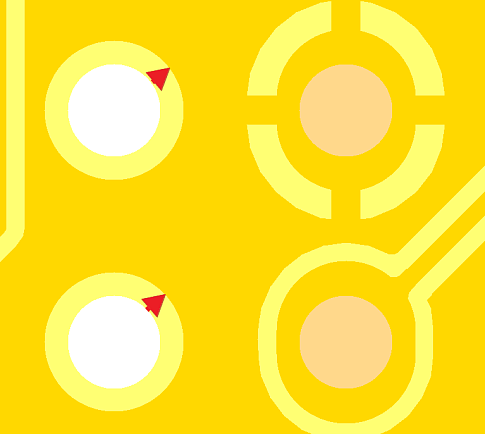

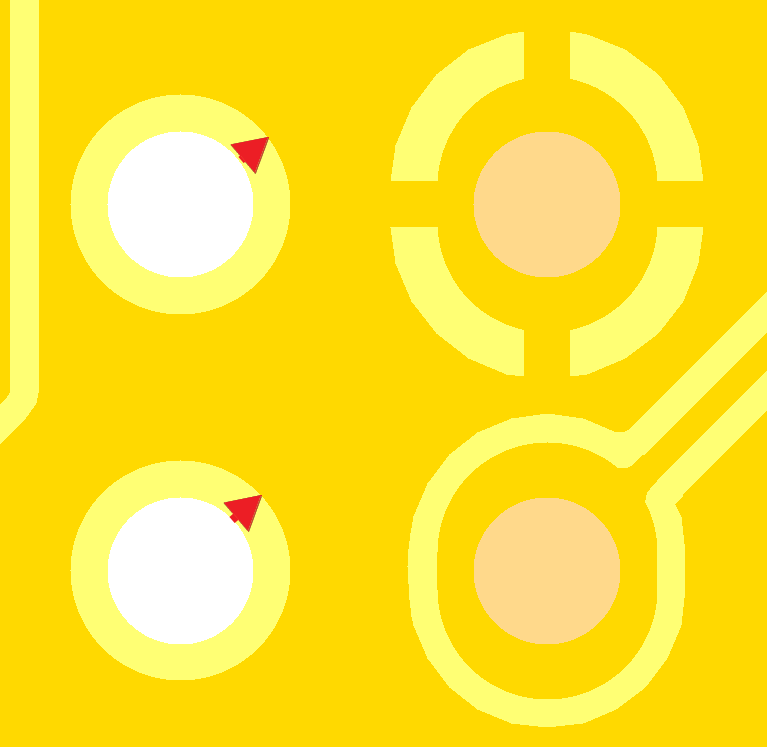

Во внутреннем слое зазор между металлизированным отверстием и топологией менее требуемых 200мкм. В проверке участвует не диаметр отверстия, а применяемое для его получения сверло. Как правило, выбирается сверло больше отверстия на 100мкм.
