Зазор между переходными отверстиями

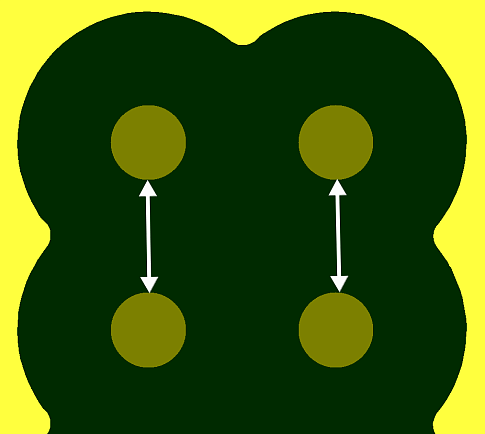

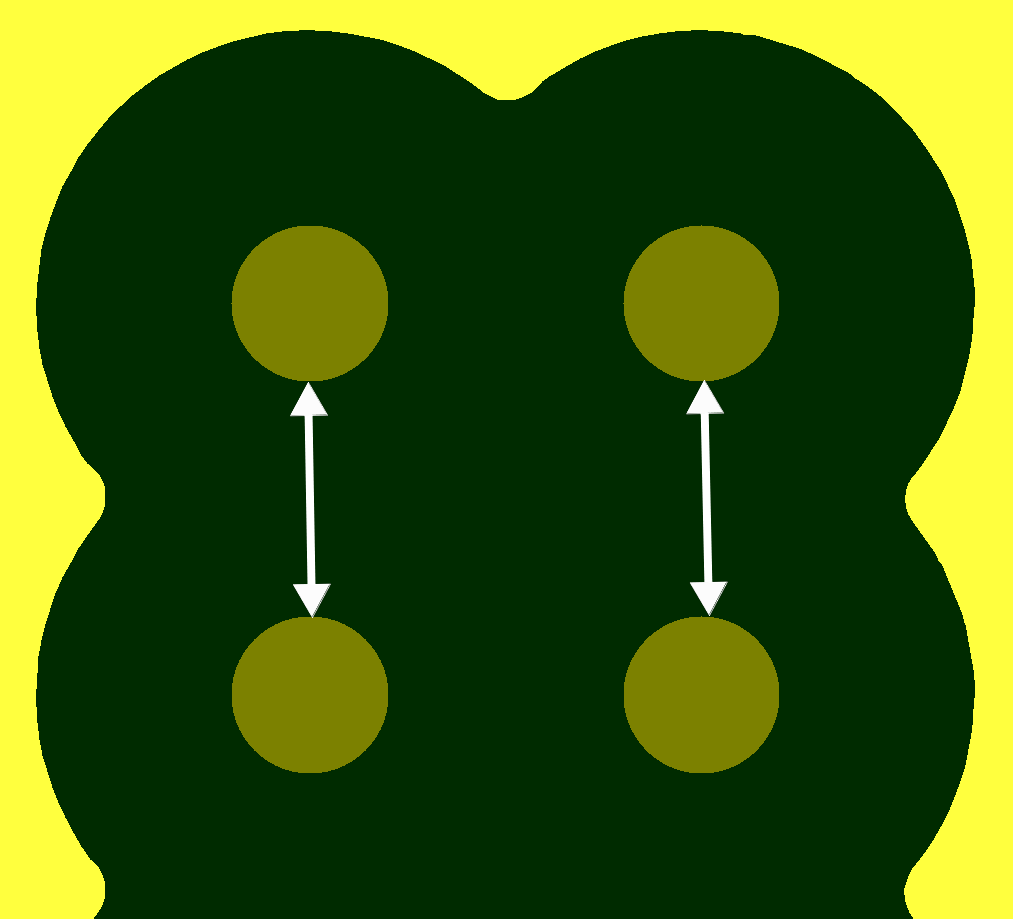

Зазор между переходными отверстиями на внутреннем слое минимален. В проверке участвует не диаметр отверстия, а применяемое для его получения сверло. Как правило, выбирается сверло больше отверстия на 100мкм. Изготовление НЕВОЗМОЖНО в интервале менее 200мкм, т.к. высока вероятность замыкания через микротрещины в материале основания при металлизации отверстий.
