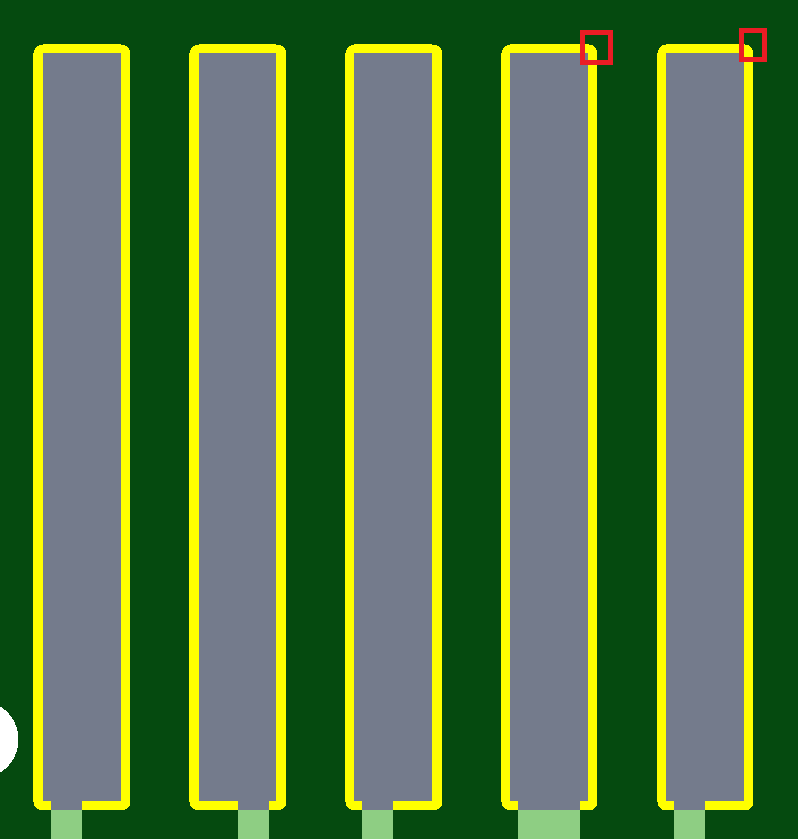

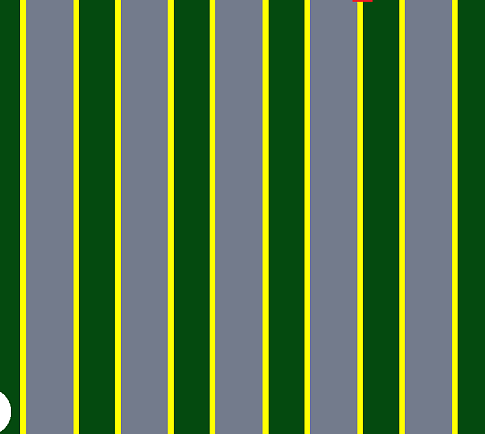

Вскрытие маски (Solder Mask Swell) на площадке SMD
Отторжение окна паяльной маски (Solder Mask Swell) от площадки SMD минимально. Изготовление ВОЗМОЖНО, но с повышающим коэффициентом, но только при условии зеленой маски. Без доработки проекта изготовление НЕВОЗМОЖНО, т.к. возможно частичное закрытие контактной площадки паяльной маской!
