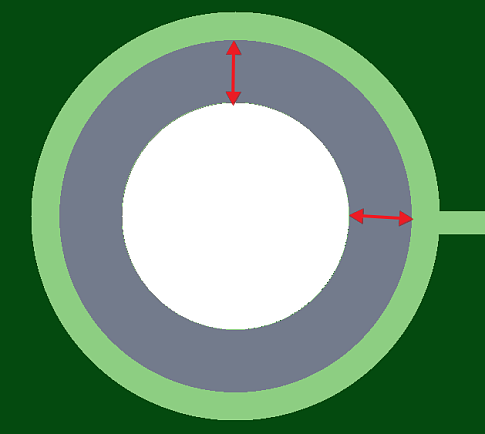

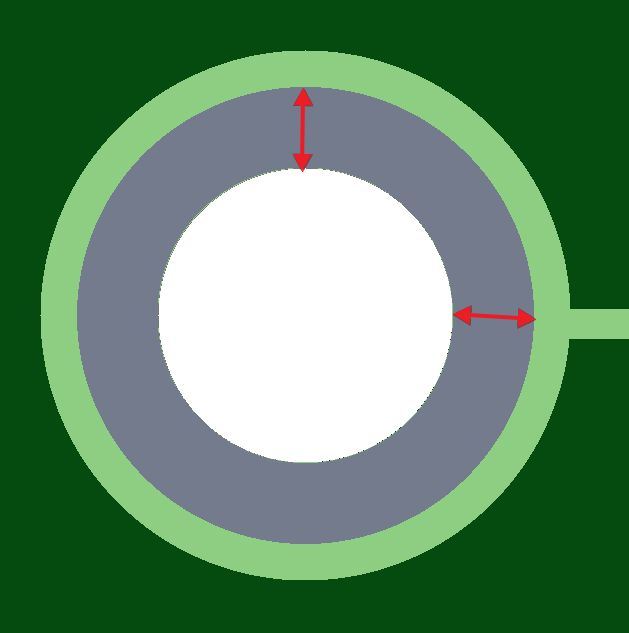

Вскрытие маски (Solder Mask Swell) на переходном отверстии
Недостаточное отторжение паяльной маски от переходного отверстия. Изготовление ВОЗМОЖНО, но с повышающим коэффициентом. Без доработки проекта изготовление НЕВОЗМОЖНО, т.к. при рассовмещении слоев возможно наличие паяльной маски в отверстии, что воспрепятствует нанесению в этих местах финишного покрытия.
