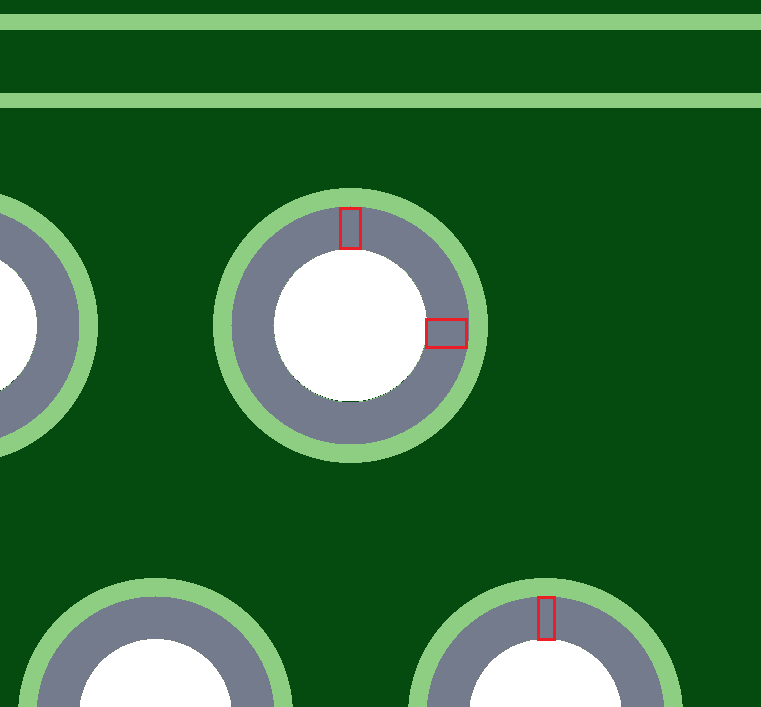

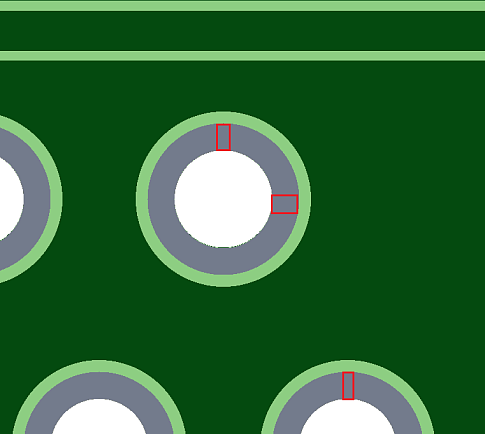

Вскрытие маски (Solder Mask Swell) на металлизированном отверстии

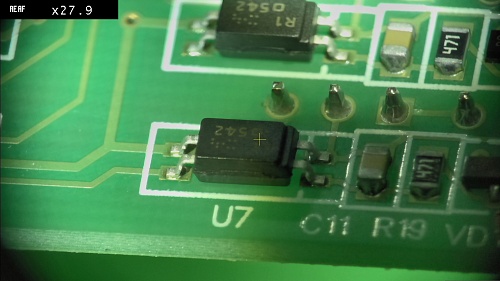

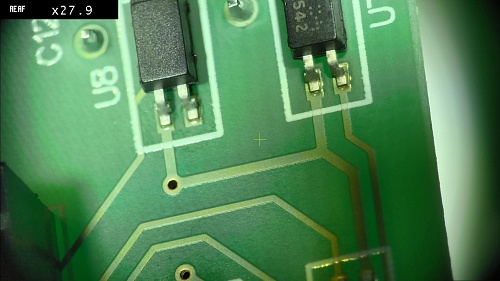

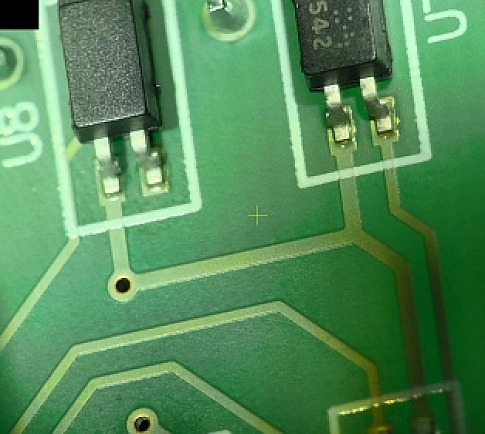

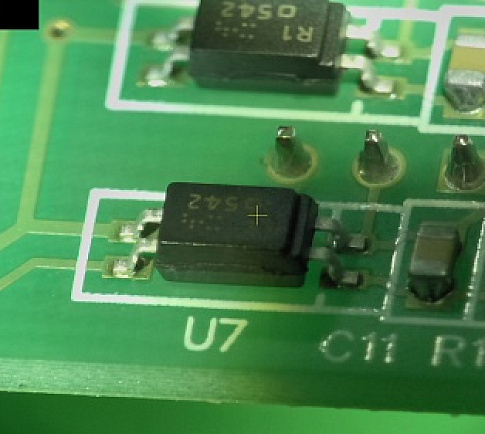

Недостаточное отторжение паяльной маски от металлизированного отверстия. Изготовление ВОЗМОЖНО, но с повышающим коэффициентом. Без доработки проекта изготовление НЕВОЗМОЖНО, т.к. из-за небольшого пятна контакта возможно ухудшение паяного соединения.
Тема:
Проверка маски
