Смещение переходного отверстия

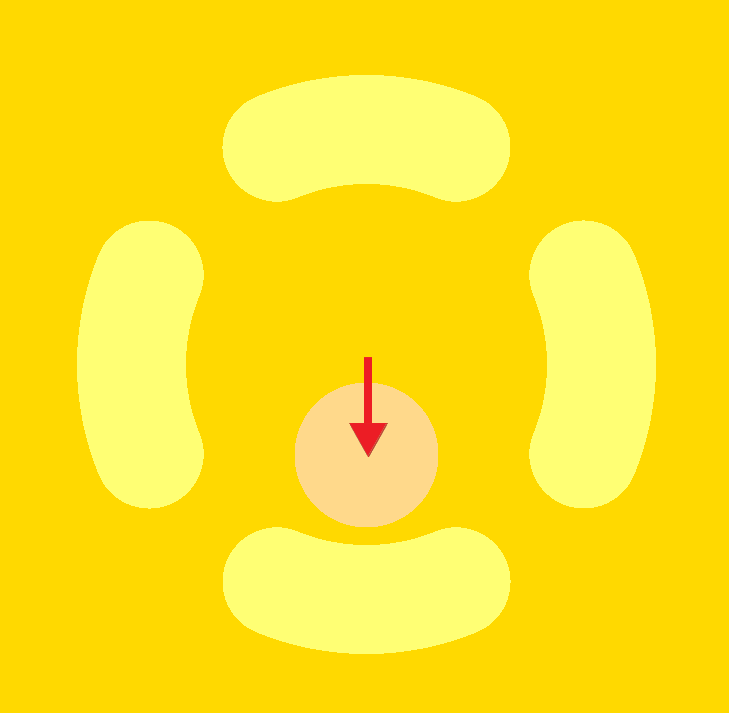

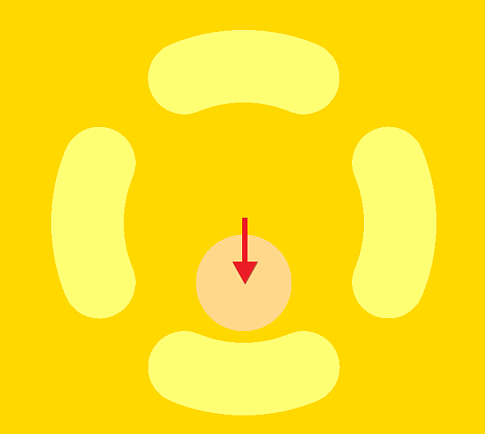

Смещение переходного отверстия относительно контактной площадки. Изготовление ВОЗМОЖНО в интервале от 50мкм до 75мкм, но с повышающим коэффициентом. Без доработки проекта в интервале менее 50мкм изготовление НЕВОЗМОЖНО, т.к. существует вероятность выхода отверстия за площадку, что уменьшит площадь контакта.
