Проблема подключения
Контактная площадка подключена проводником тоньше минимально возможного. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 100мкм до 125мкм, для 35мкм базовой фольги в интервале от 150мкм до 200мкм, но с повышающим коэффициентом. Без доработки проекта для 18мкм базовой фольги в интервале менее 100мкм, для 35мкм базовой фольги в интервале менее 150мкм изготовление НЕВОЗМОЖНО, т.к. высока вероятность перетрава!
Тема:
Общие проверки
Похожие ошибки проектирования
Вскрытие маски (Solder Mask Swell) площадки
Размеры окна в паяльной маске и площадки одинаковы. Вероятнее всего это ошибка, т.к. при…
Тема:
Проверка маски
Проводник не под маской
Проводник частично или полностью будет покрыт финишным покрытием (ПОС и тп), т.к. не покрыт маской…
Тема:
Проверка маски

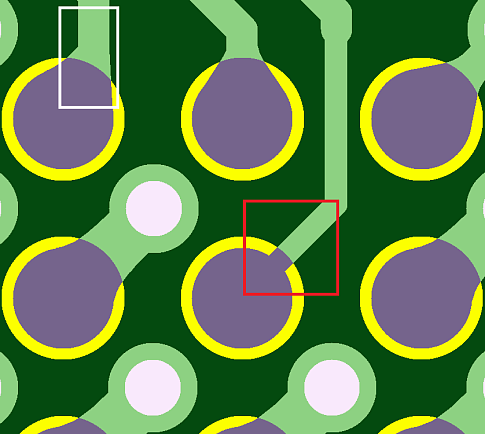

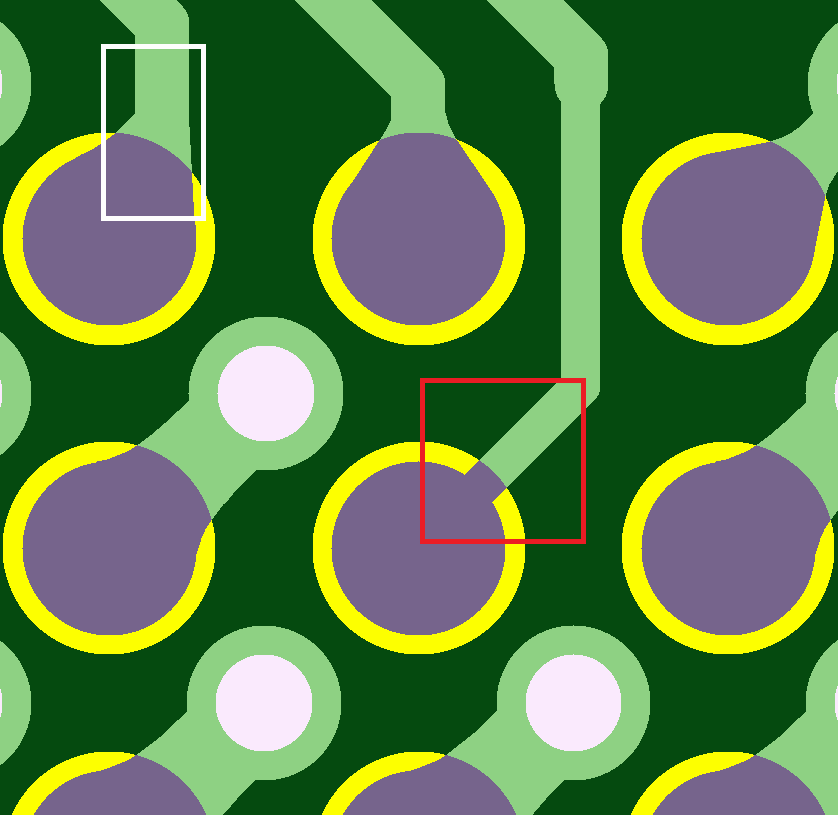

Подключение площадки 1
Нарушение подключения. Возможно, проводник не доведен или касается лишь своим краем. В результате…
