Подключение площадок

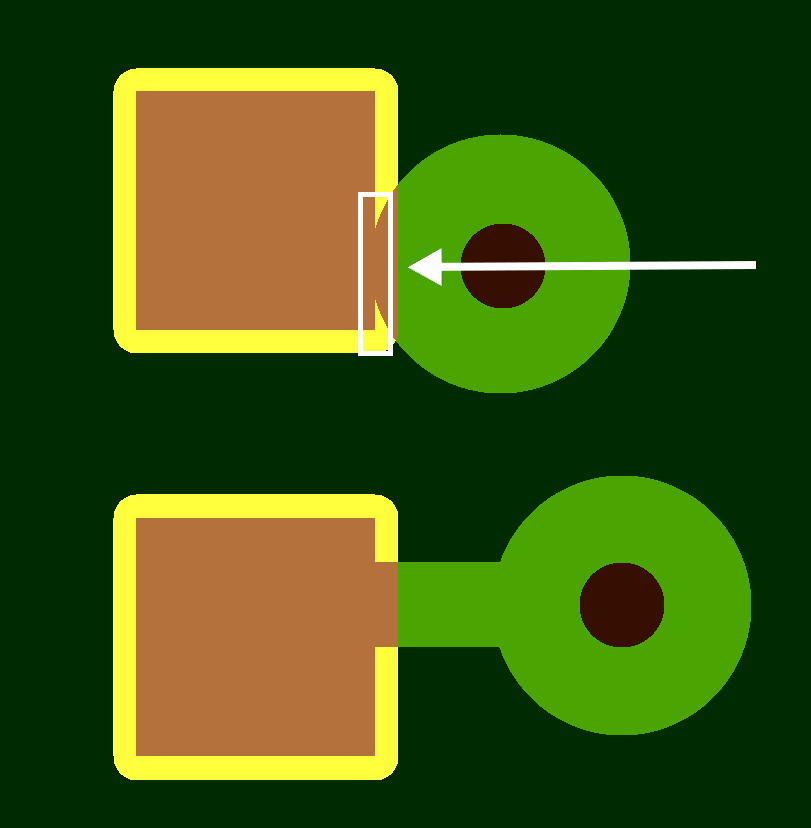

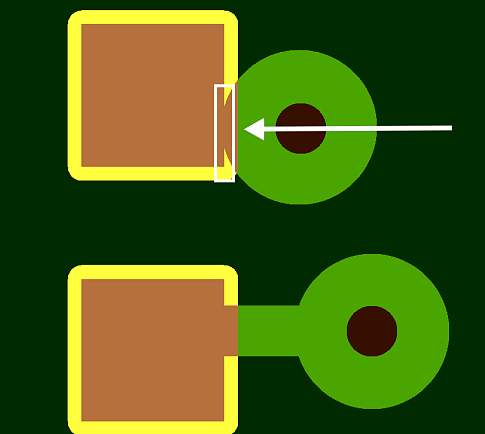

Нарушение подключения площадок. Возможно, площадки качаются друг друга лишь своим краем. При изготовлении возможен обрыв или слишком тонкое соединение.
Тема:
