Подключение площадки

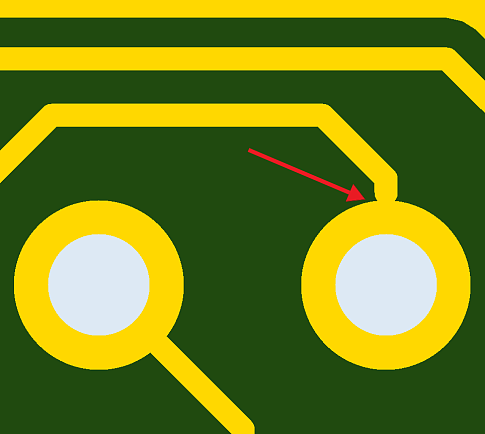

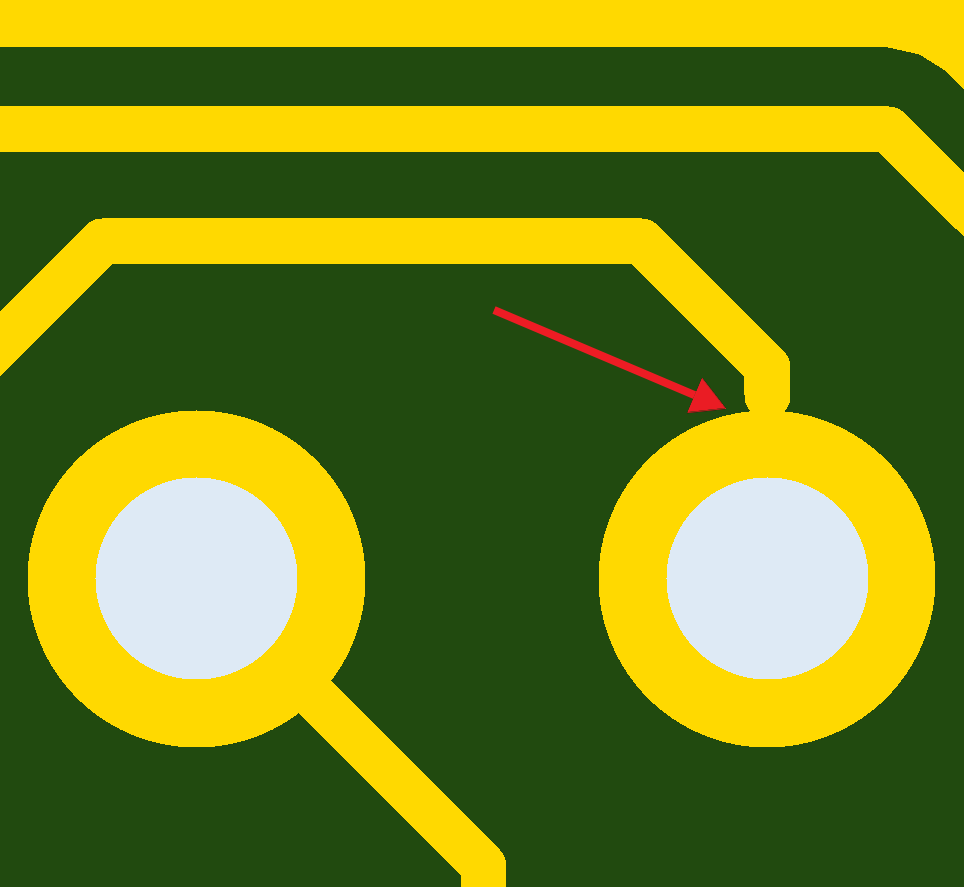

Нарушение подключения. Возможно, площадка не имеет проводника cоединения, а касается топологии лишь своим краем. При изготовлении возможен обрыв или слишком тонкое соединение.
Тема:
Общие проверки
Похожие ошибки проектирования
Размер окна в маске меньше площадки
Размер окна в маске меньше площадки. Возможно это ошибка, т.к. при рассовмещении слоев топологии и…
Тема:
Проверка маски
Площадка металлизированного отверстия
На внутреннем слое размер площадки металлизированного отверстия равен или меньше, чем диаметр…
Отсутствует площадка переходного отверстия
Металлизированное отверстие с атрибутом VIA не имеет контактной площадки. Отверстие не будет…
