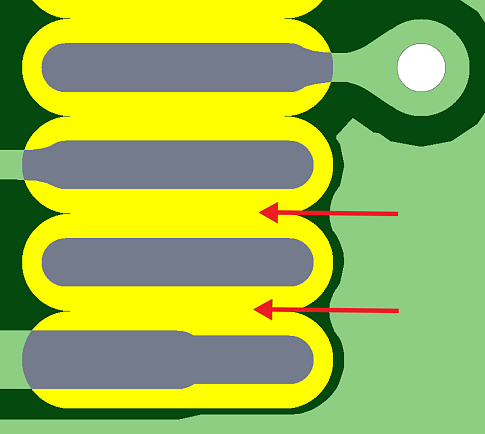

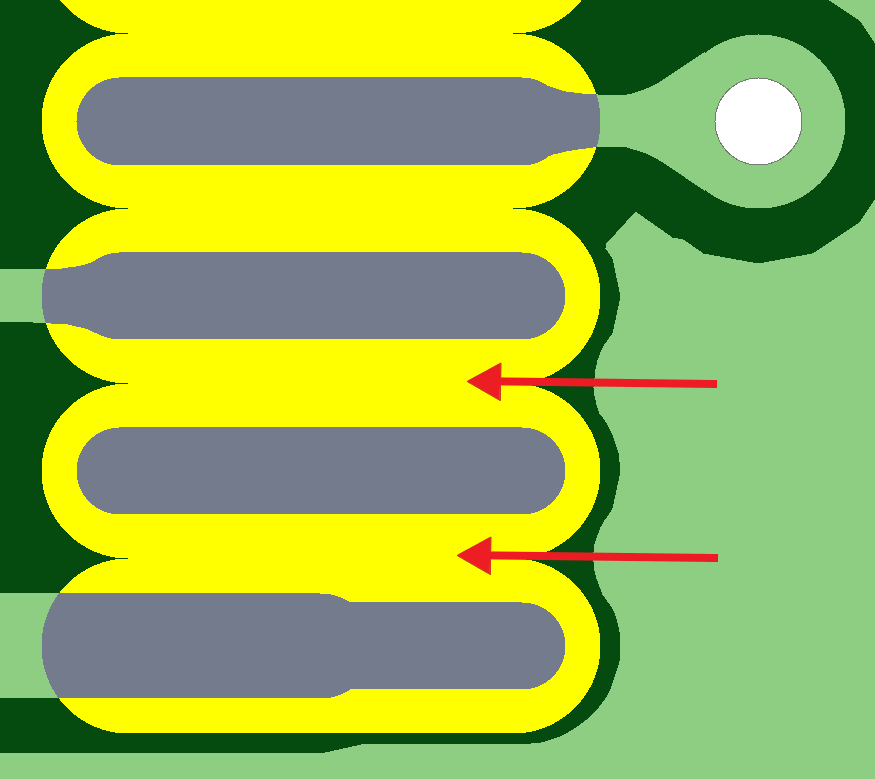

Отсутствует мостик маски между площадками SMD

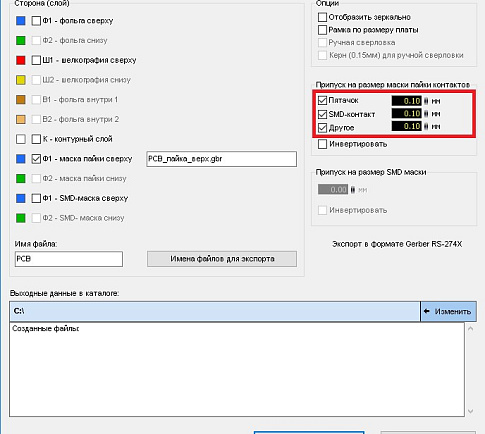

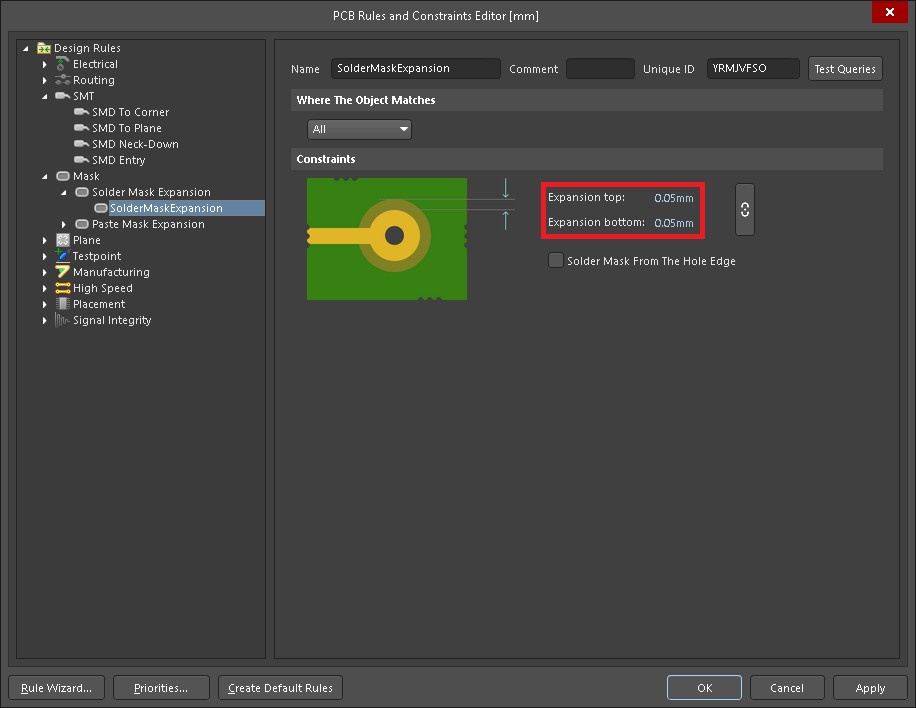

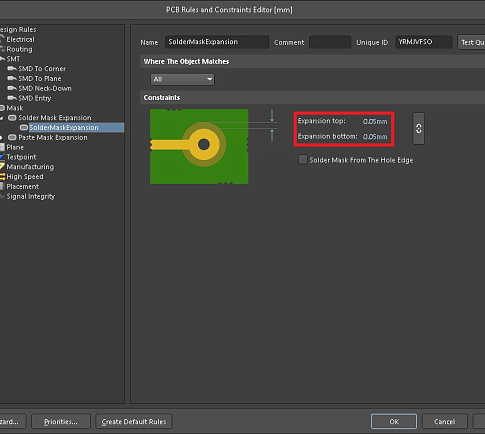

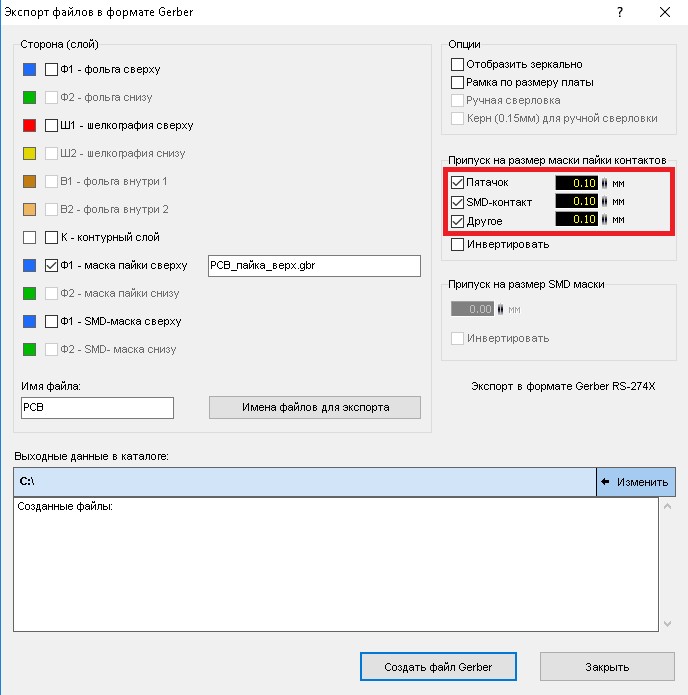

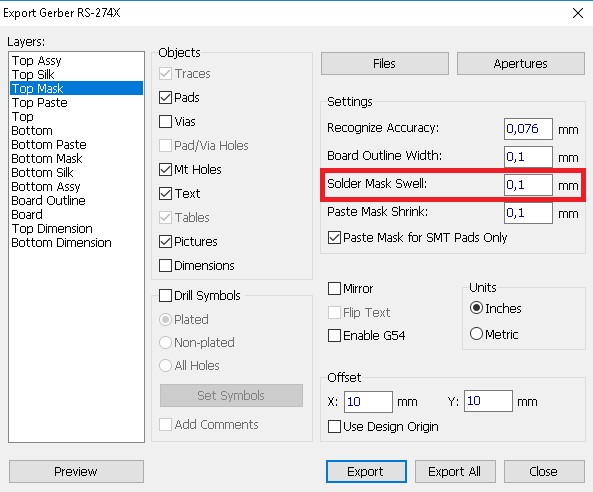

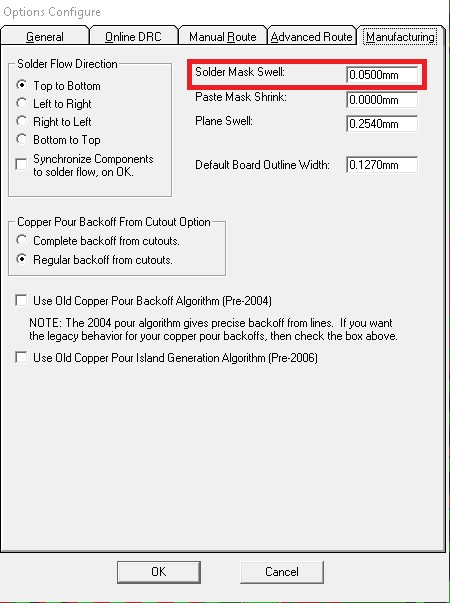

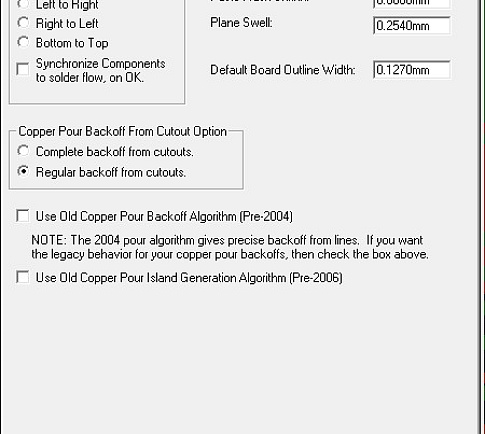

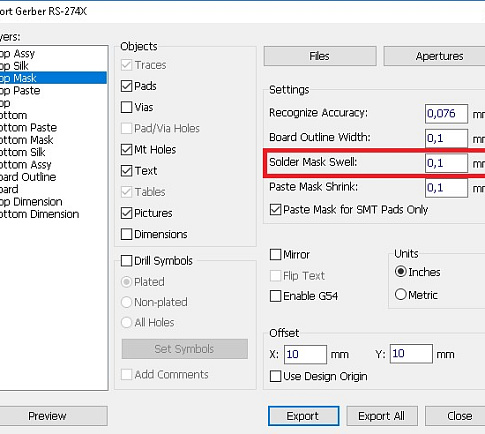

Масочный мостик между площадками SMD ОТСУТСТВУЕТ. Наличие мостика в маски облегчает монтаж компонентов, предотвращая перетекание припоя на соседние площадки. Коррекция, путем уменьшения припуска окна в маске, поможет исправить ситуацию. Как это сделать - для некоторых САПР показано в галерее.
