Отступ: площадка-неметаллизированное отверстие

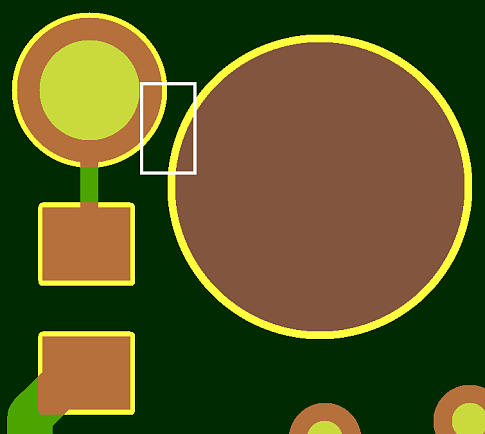

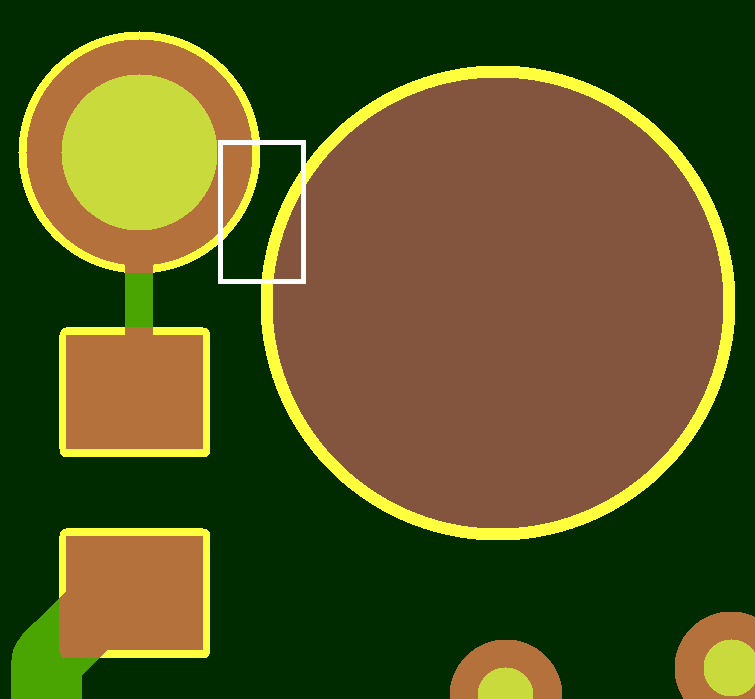

Неметаллизированное отверстие слишком близко к контактной площадке. Требуемый отступ не менее 200мкм. Возможна частичная металлизация неметаллизированного отверстия. Если на другой стороне платы такая же ситуация, возможно замыкание!
