Отступ от края

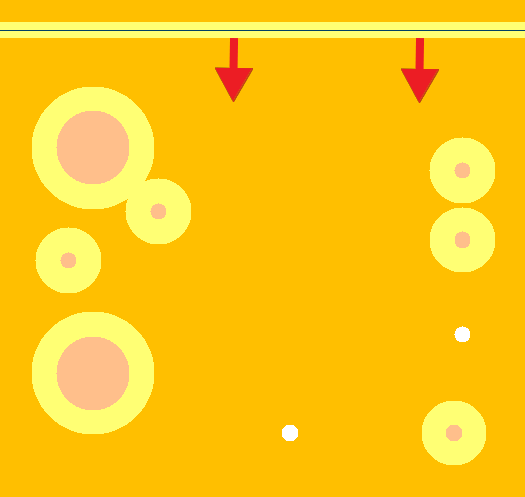

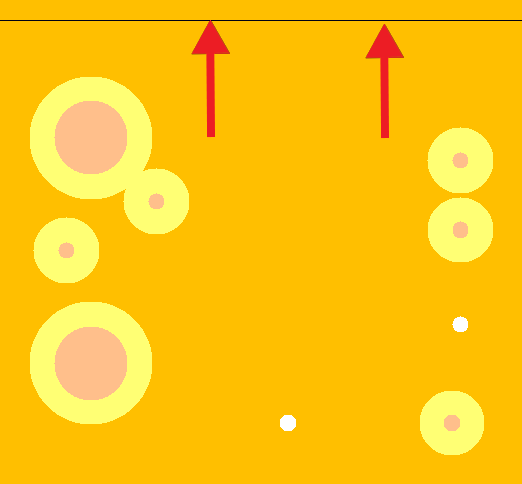

Отступ топологии до контура печатной платы меньше допустимого. Требуемый отступ не менее 250мкм. Ошибка критическая. Возможны задиры меди и обрыв дорожек при фрезеровании.
Тема:
Общие проверки
