Отступ: окно в маске-переходное отверстие

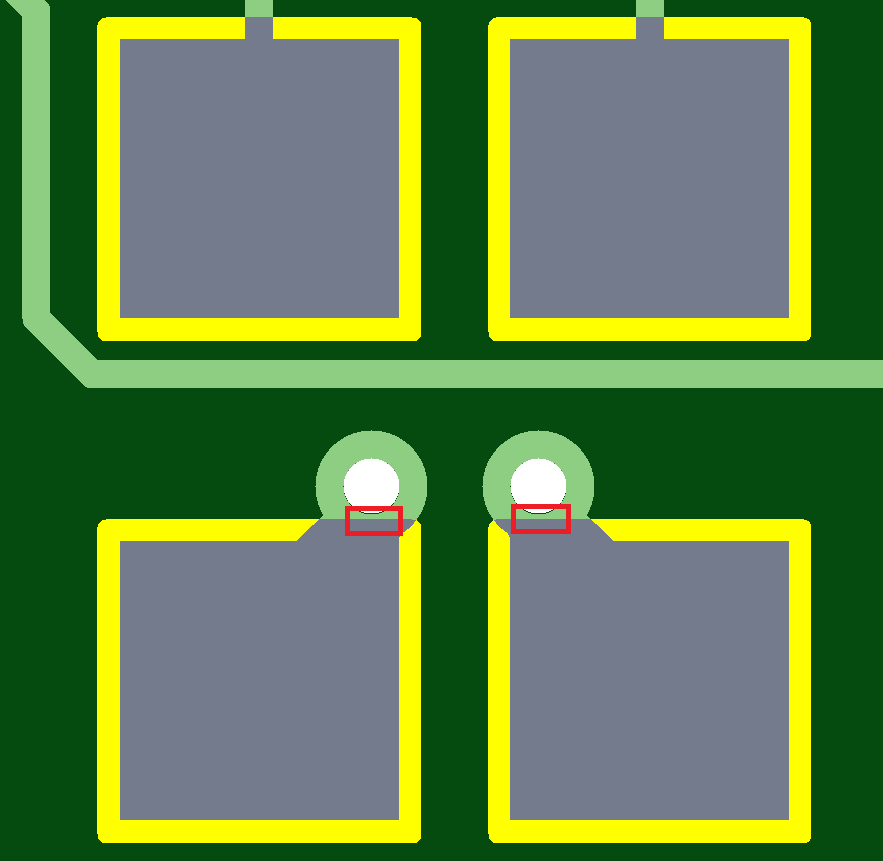

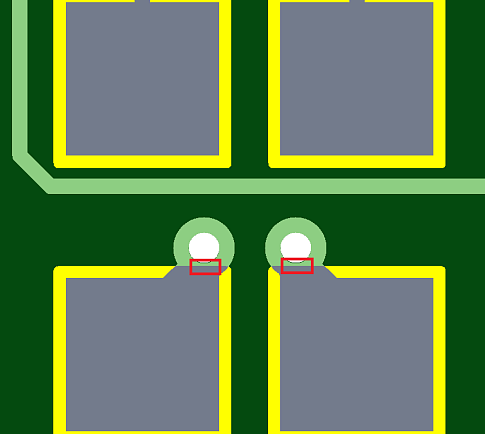

Недостаточный зазор между окном в паяльной маске и переходным отверстием. Возможно частичное вскрытие переходного отверстия от паяльной маски, что может привести к затеканию припоя в отверстие и ухудшению качества паяного соединения.
Тема:
Проверка маски
