Отступ: линия маркировки-площадка переходного отверстия

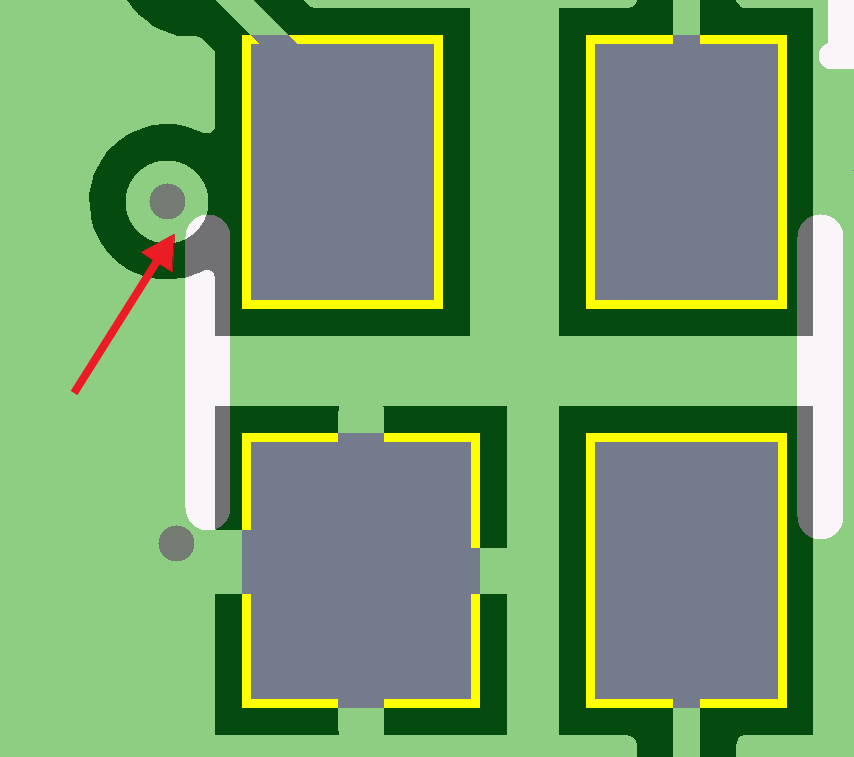

Недостаточный отступ между маркировкой краской и площадкой переходного отверстия. Возможно частичное попадание маркировочной краски на площадку, что в ситуации когда площадка должна быть покрыта финишным покрытием будет препятствовать этому.
Тема:
Проверка маркировки
