Отступ: элемент топологии-неметаллизированное отверстие 2

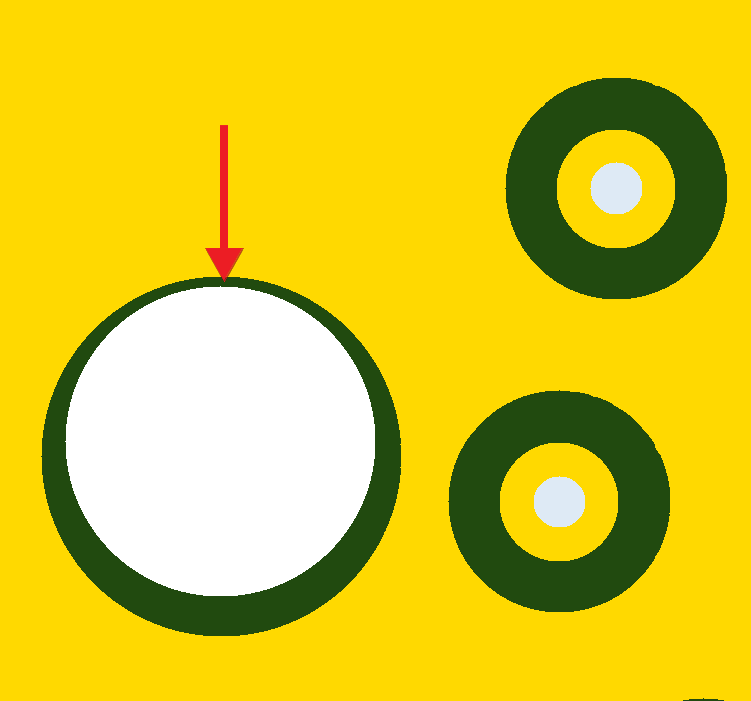

Неметаллизированное отверстие близко к элементам топологии. Изготовление НЕВОЗМОЖНО в интервале менее 250мкм, т.к. возможна частичная металлизация неметаллизированного отверстия, что в свою очередь может спровоцировать замыкание.
Похожие ошибки проектирования
Отступ: линия маркировки-площадка
Недостаточный зазор между маркировкой краской и площадкой металлизированного отверстия. При…
Тема:
Проверка маркировки
Неметаллизированное отверстие под маской
Отсутствует окно в паяльной маске для неметаллизированного отверстия. В результате попадания…
Тема:
Проверка маски
Отcтуп: окно в маске-элемент под маской 1
Зазор между окном в паяльной маске и проходящей рядом линией минимален. Возможно частичное…
Тема:
Проверка маски
