Отcтуп: окно в маске-элемент под маской 4

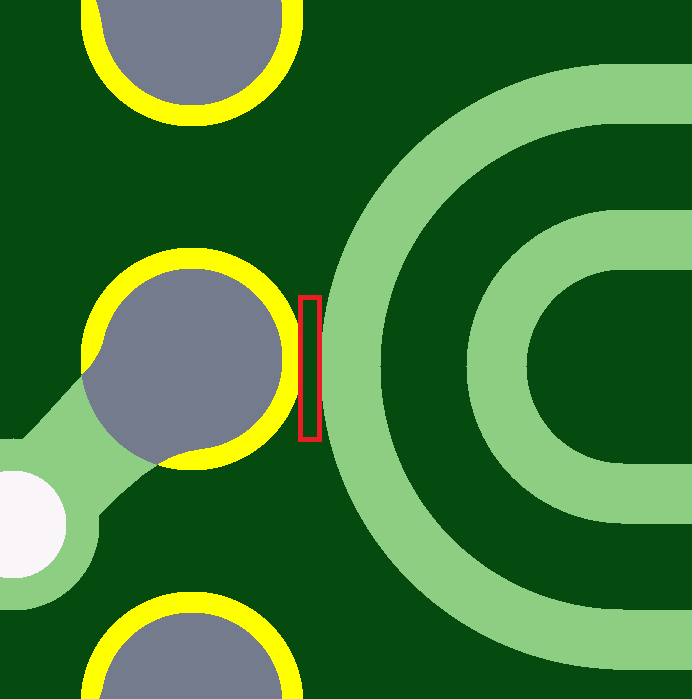

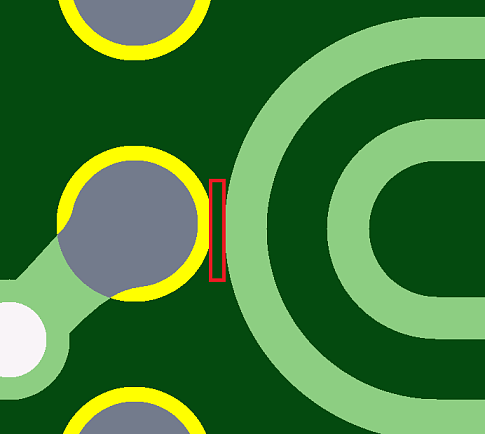

Зазор между окном в паяльной маске и проходящей рядом дугой минимален. Возможно частичное вскрытие соседнего элемента топологии от паяльной маски, что может привести к замыканию при монтаже. Изготовление ВОЗМОЖНО, но с повышающим коэффициентом. Без доработки проекта изготовление НЕВОЗМОЖНО, т.к. высока вероятность вскрытия из-под маски участка топологии!
