Отcтуп: окно в маске-элемент под маской

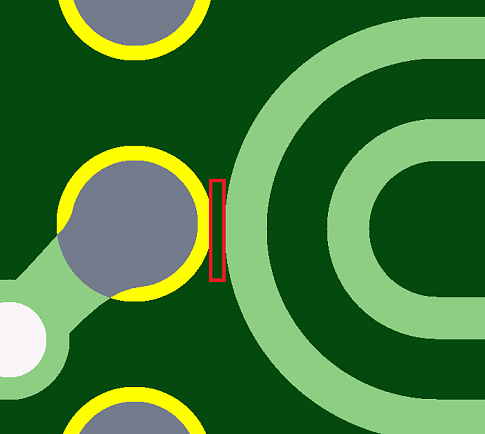

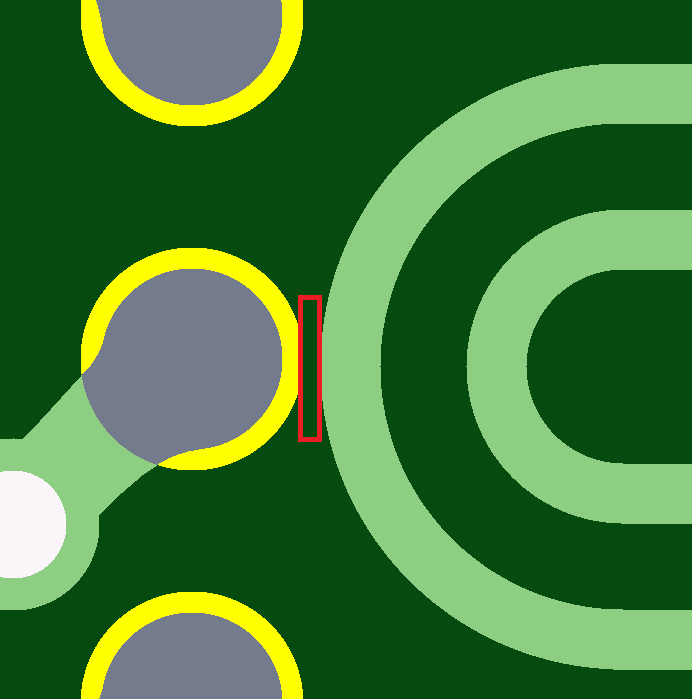

Зазор между окном в паяльной и соседним элементом топологии минимален. Возможно частичное вскрытие соседнего элемента топологии от паяльной маски, что может привести к замыканию при монтаже. Изготовление ВОЗМОЖНО, но с повышающим коэффициентом. Без доработки проекта изготовление НЕВОЗМОЖНО, т.к. высока вероятность вскрытия из-под маски участка топологии!
Тема:
Проверка маски
Похожие ошибки проектирования
Отступ: линия маркировки-площадка 1
Отступ между линиями маркировки краской и контактной площадкой минимален. При рассовмещении…
Тема:
Проверка маркировки
Отcтуп: окно в маске-элемент под маской 4
Зазор между окном в паяльной маске и проходящей рядом дугой минимален. Возможно частичное…
Тема:
Проверка маски
Вскрытие маски (Solder Mask Swell) на металлизированном отверстии
Недостаточное отторжение паяльной маски от металлизированного отверстия. Изготовление…
Тема:
Проверка маски
