Острый угол

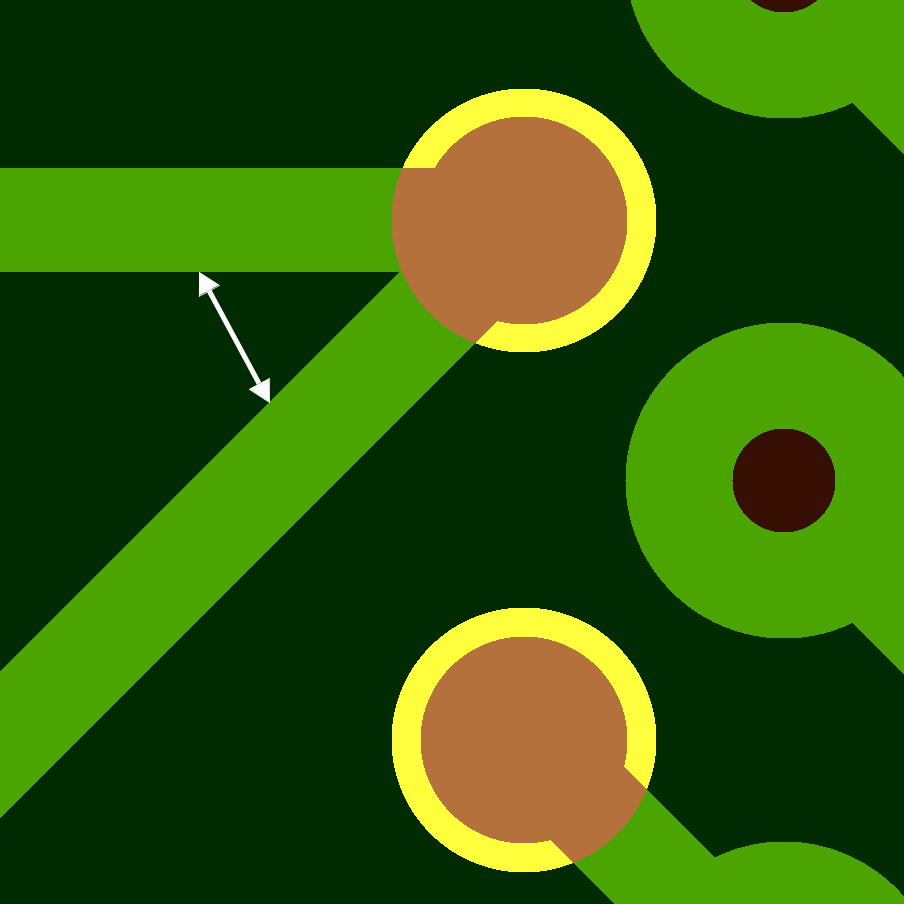

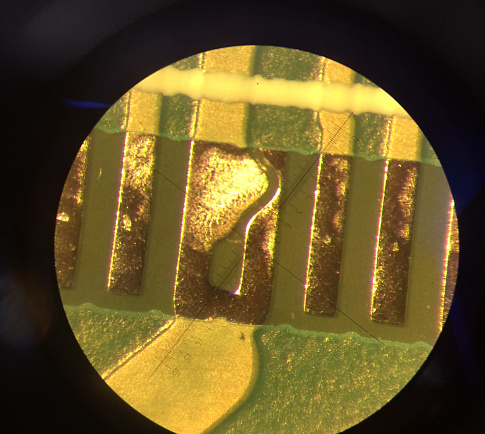

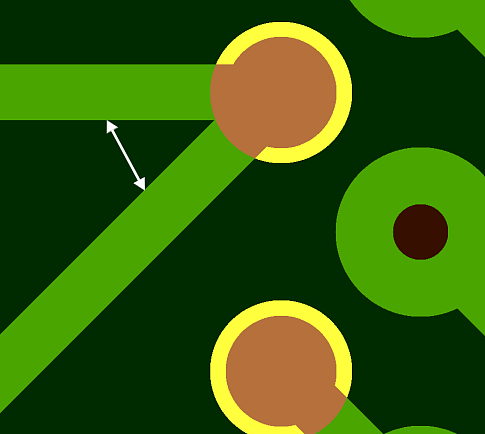

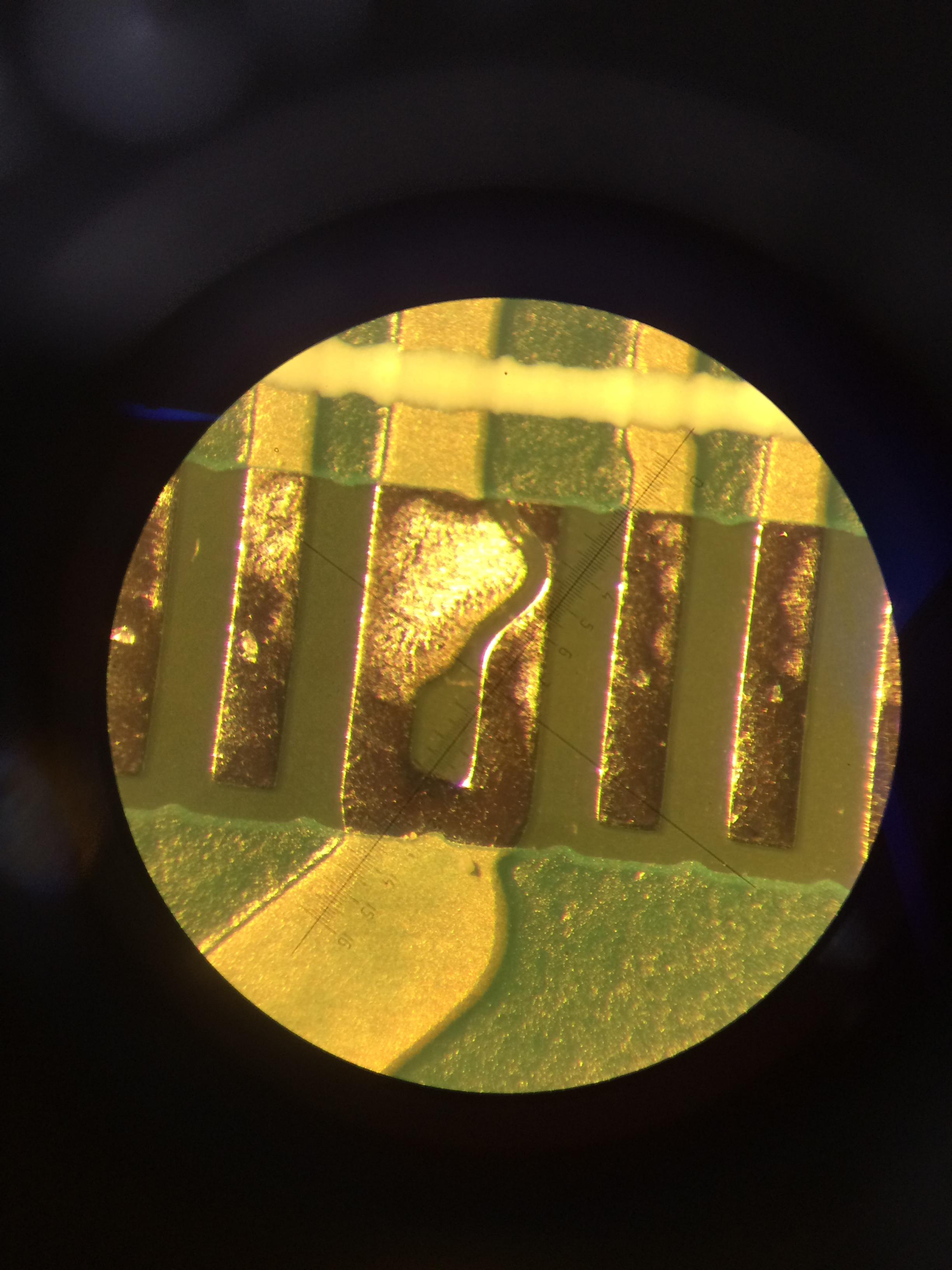

Участки топологии сопрягаются под острым углом. При проявлении фоторезиста остроконечный участок может оторваться и прилипнуть в другом месте, образовав в итоге обрыв или заужение проводника. Проблемы возникают в диапазоне 0-35грд. Ошибка некритичная, т.к. при подготовке к производству острый угол будет принудительно скруглен. Если топология этого не допускает (СВЧ конструкции), необходимо доработать силами разработчика.
Тема:
Общие проверки
