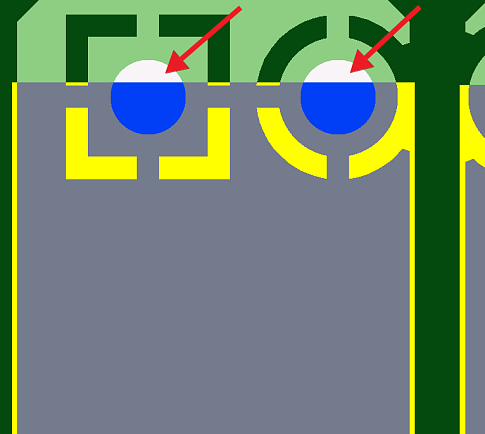

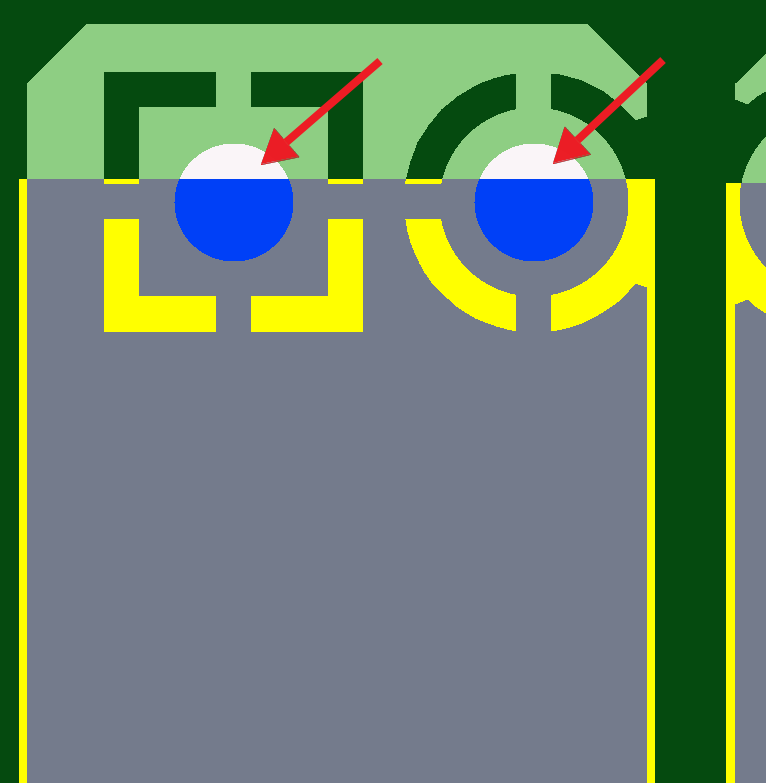

Металлизированное отверстие вскрыто от маски частично
Металлизированное отверстие вскрыто от маски частично. Возможно попадание паяльной маски внутрь отверстия, в результате часть металлизации в отверстии будет покрыто маской, часть финишным покрытием. В результате качество паяного соединения и надежность устройства будет невысоким.
