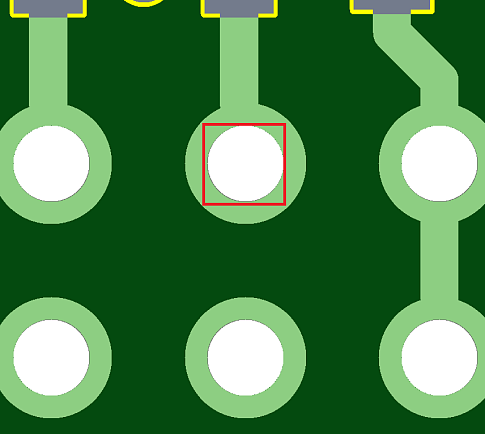

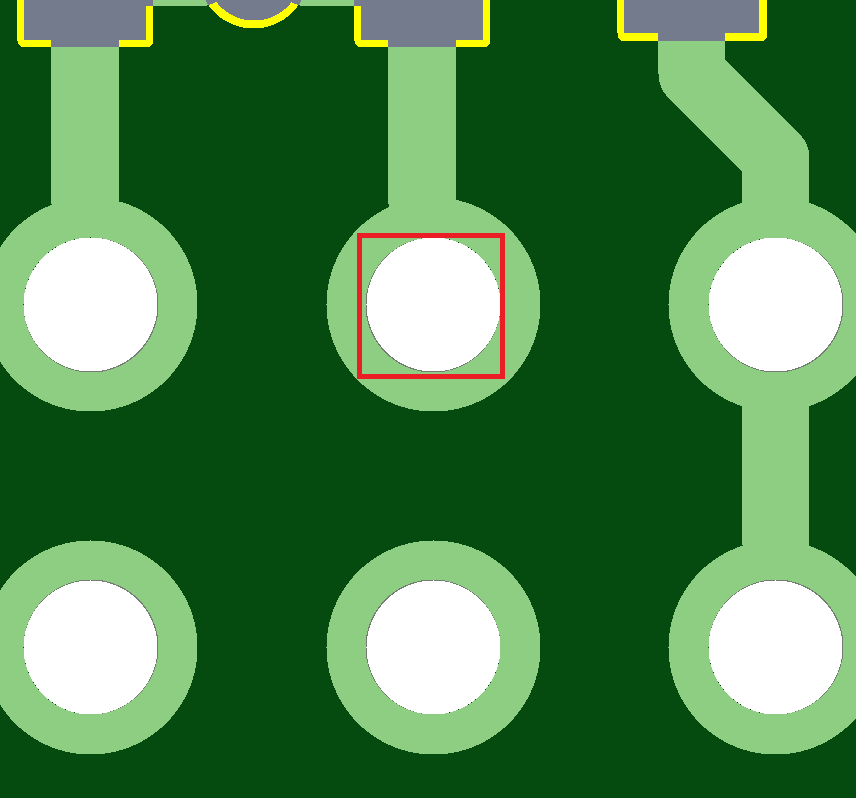

Металлизированное отверстие под маской
Металлизированное отверстие не вскрыто от паяльной маски. Монтаж элементов буде невозможен.
Тема:
Проверка маски
