Масочный мостик (Solder Mask Bridge) между ножками компонента

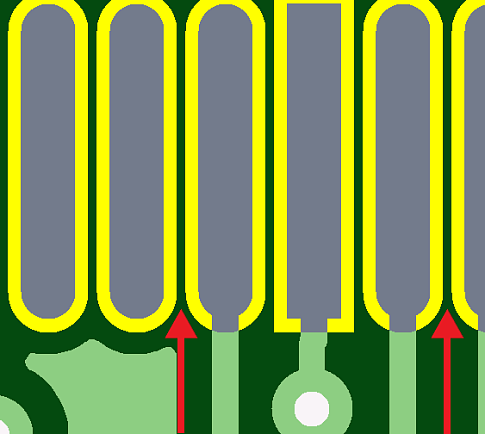

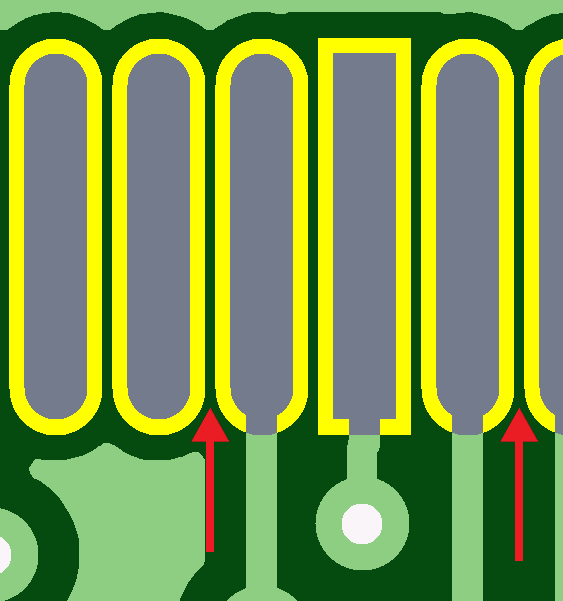

Проблема с сохранением масочного мостика между ножками компонента. Наличие мостика в маске снижает трудоемкость монтажа компонентов, т.к. препятствует перетеканию припоя и образования замыканий. Изготовление ВОЗМОЖНО при зазоре между ножками от 150мкм до 250мкм с повышающим коэффициентом, но только при условии использования специальной зеленой матовой маски (LDI Solder Mask). Без доработки проекта при зазоре между ножками менее 150мкм сохранение мостика НЕВОЗМОЖНО!
